7.1.1 退出壓降

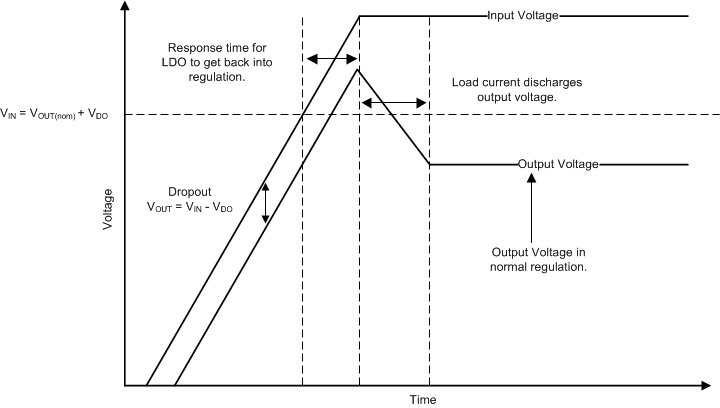

某些應用具有會使 LDO 進入壓降狀態的瞬態，例如啟動期間 VIN 上的斜坡較慢。與其他 LDO 一樣，從這些條件中恢復時，輸出可能會過沖。圖 7-1 顯示了斜坡輸入電源會導致 LDO 在啟動時過沖。當壓擺率和電壓電平處于合適范圍內時，就會發生這種情況。使用使能信號來避免這種情況。
圖 7-1 啟動至壓降壓降產生的線路瞬變也會導致穩壓器輸出過沖。這些過沖由誤差放大器必須驅動導通晶體管的柵極電容所導致。然后，誤差放大器將柵極恢復到合適電壓，以實現適當的調節。圖 7-2 說明了柵極電壓在內部發生的情況，以及如何在運行期間引起過沖。當 LDO 處于壓降狀態時，柵極電壓 (VGS) 會拉至接地，以便為導通晶體管提供盡可能低的導通電阻。但是，如果在器件處于壓降狀態時發生線路瞬變，環路不會處于穩定狀態。這種情況會導致輸出過沖，直到環路響應并且輸出電流將輸出電壓下拉回穩定狀態。如果這些瞬變不可接受，則繼續在系統中添加輸入電容，直到瞬態足夠慢，可以減少過沖。
圖 7-2 壓降產生的線路瞬變
