6.3.5 反向電流運行
舊芯片版本的 TPS793-Q1 的 PMOS 導通晶體管具有內置反向二極管，能夠在輸入電壓降至輸出電壓以下時導通反向電流。例如斷電期間。電流是從輸出傳導到輸入，不受內部限制。如果要在較高的反向電壓下工作，建議將該電流限制在額定輸出電流的 5% 范圍內。
新芯片版本的 TPS793-Q1 與大多數新型 LDO 一樣，反向電流過大會損壞該器件。
反向電流流經導通晶體管上的體二極管，而不是正常的傳導通道。如果幅度較大，該電流會因出現以下情況之一，從而降低器件的長期可靠性：
- 由電遷移引起的退化
- 過度散熱
- 可能導致閂鎖
本節概述了會發生反向電流的條件，所有這些條件都可能超過 VOUT > VIN + 0.3V 的絕對最大額定值：
- 如果器件具有較大的 COUT 且輸入電源崩潰，則負載電流極小或無負載電流
- 當輸入電源未建立時，輸出被偏置
- 輸出偏置為高于輸入電源
如果應用中需要反向電流，請使用外部保護來保護器件。圖 6-7 展示了保護器件的一種方法。

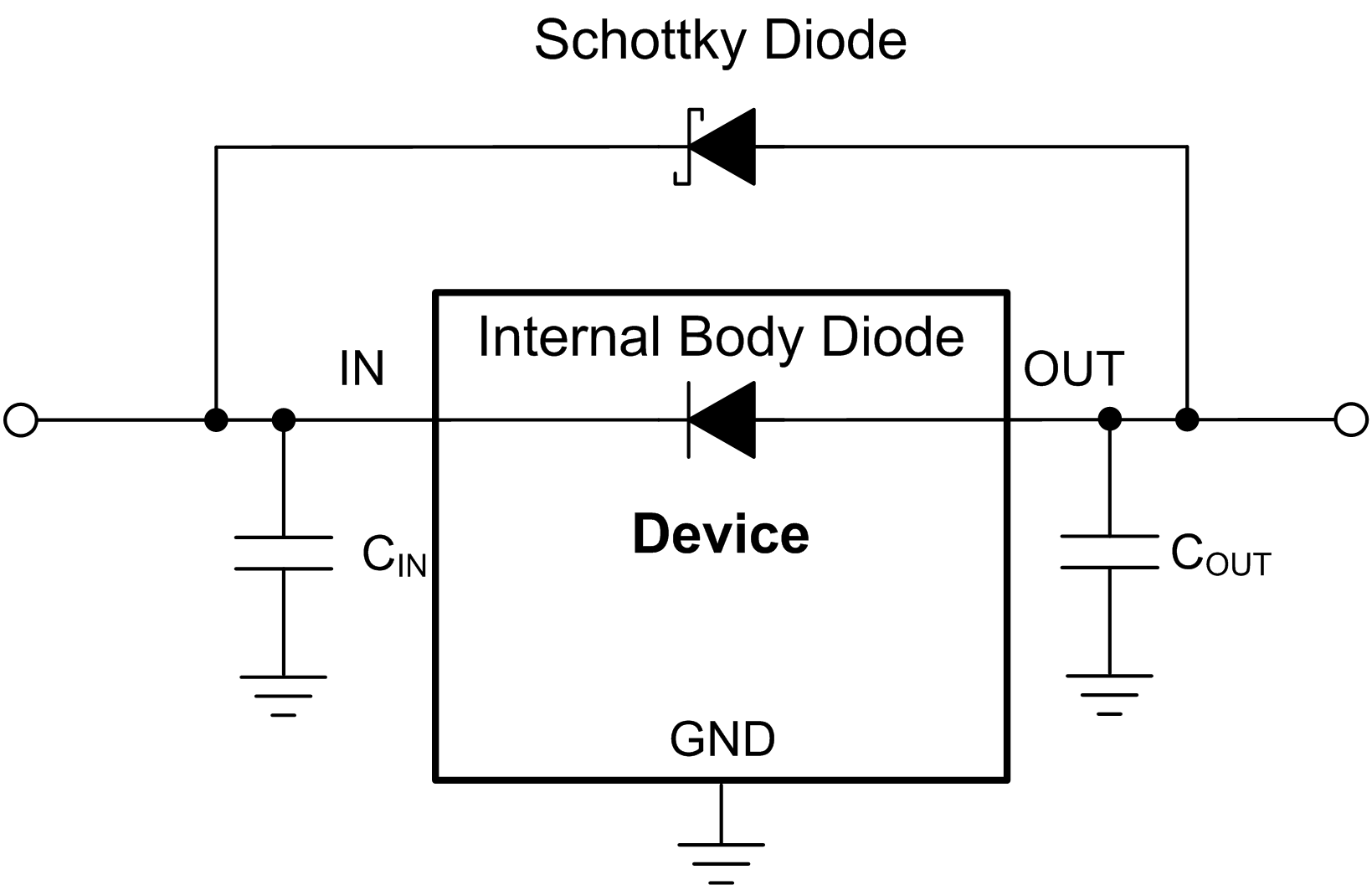

圖 6-7 使用肖特基二極管的反向電流保護示例電路
