6.3.16.2 啟動和停止條件
通過兼容 I2C 的接口控制該器件。啟動和停止條件對 I2C 會話的開始和結束進行分類。啟動條件定義為當 SCL 信號為高電平時 SDA 信號從高電平轉換到低電平。停止條件定義為當 SCL 信號為高電平時 SDA 信號從低電平轉換到高電平。I2C 控制器器件始終生成啟動和停止條件。

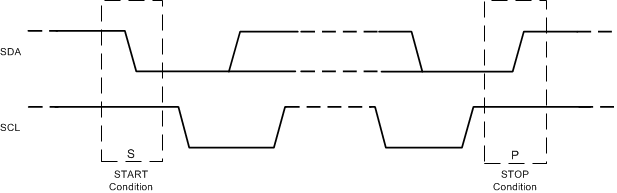

圖 6-7 啟動和停止序列I2C 總線在啟動條件之后被視為處于忙狀態，在停止條件之后別視為處于空閑狀態。I2C 控制器器件可以在數據傳輸期間生成重復的啟動條件。啟動和重復啟動條件在功能上是等效的。圖 6-8 顯示了 I2C 兼容總線的 SDA 和 SCL 信號時序。有關時序值，請參閱規格 部分。

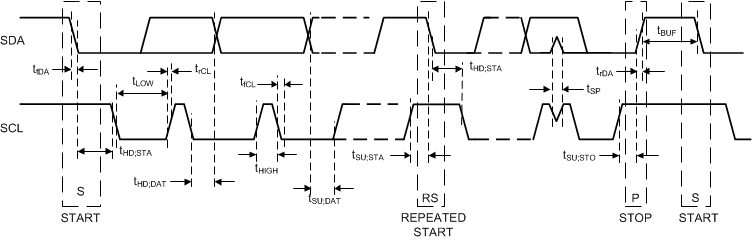

圖 6-8 與 I2C 兼容的時序
