3 說明
TPS546D24A 是一款高度集成的非隔離式直流/直流轉換器，具有較高的工作頻率和 40A 的電流輸出，采用 7mm × 5mm 封裝?？蓪蓚€、三個和四個 TPS546D24A 器件互連，在單個輸出上提供最高 160A 的電流。該器件可通過 VDD5 引腳，利用 5V 的外部電源對內部的 5V LDO 進行過驅動，以提高效率并降低轉換器的功耗。
TPS546D24A 使用專有的固定頻率電流模式控制，具有輸入前饋和可選的內部補償元件，可在各種輸出電容下最大限度減小尺寸和提高穩定性。
PMBus 接口具有 1MHz 時鐘支持，為轉換器配置提供了便捷且標準化的數字接口，并且實現了對輸出電壓、輸出電流和內部裸片溫度等關鍵參數的監控。對故障狀況的響應可設置為重新啟動、鎖存或忽略，具體取決于系統要求。堆疊器件之間的反向通道通信使得所有 TPS546D24A 轉換器能夠為單個輸出軌供電，以共享一個地址，從而簡化系統軟件/固件設計。也可通過 BOM 選擇在不進行 PMBus 通信的情況下，配置輸出電壓、開關頻率、軟啟動時間和過流故障限制等關鍵參數，以支持無程序加電。
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS546D24A | LQFN-CLIP (40) | 7.00mm × 5.00mm |

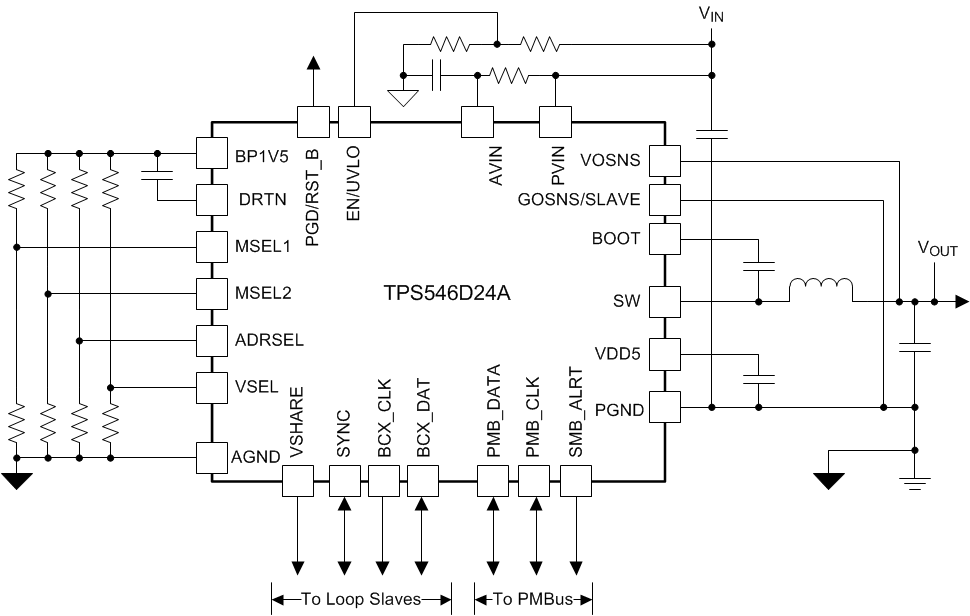

簡化版應用
