ZHCSMI5A December 2019 – November 2020 TPS546D24A
PRODUCTION DATA
TPS546D24A 器件采用平均電流模式控制架構,這一架構具有獨立可編程的電流誤差積分和電壓誤差積分環路。這種架構提供與峰值電流模式控制類似的性能,而不限制最小導通時間或最小關斷時間控制,同時允許對電流環路進行增益選擇以有效地設置斜率補償。為了幫助選擇補償值,客戶可以使用 TPS546x24A 補償和引腳 Strap 配置電阻計算器 設計工具。

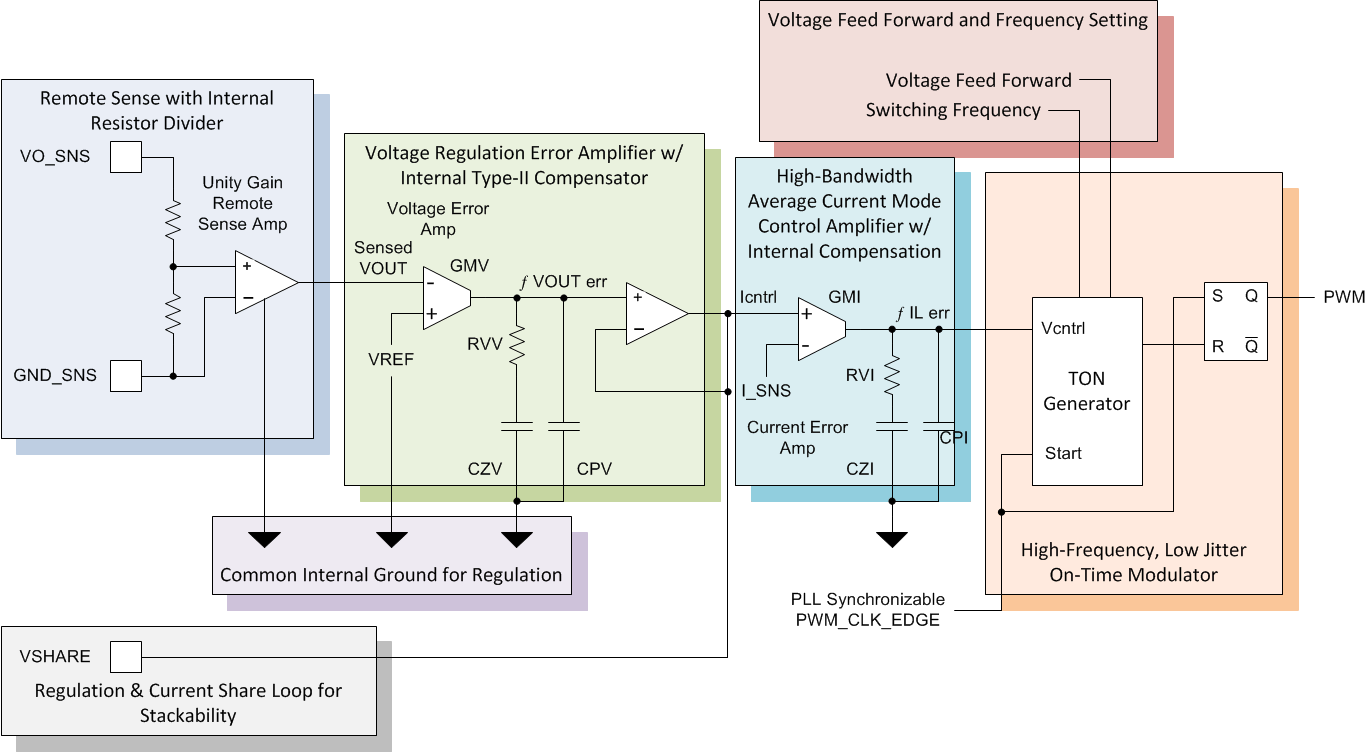

圖 7-1 平均電流模式控制方框圖
