8.2.2.10 補償選擇（MSEL1 引腳）
MSEL1 上連接 AGND 的電阻器選擇 Topic Link Label7.6.74 值來對以下電壓環路和電流環路增益進行編程。對于 EEPROM 代碼以外的選項（MSEL1 短接至 AGND 或 MSEL1 至 AGND 電阻器代碼 0），電流和電壓環路零點和極點頻率與編程的開關頻率成比例。
根據Topic Link Label7.3.1.2，使用Equation26 計算中波段電流環路增益。
在表 7-9 中找到與 3.8 最接近的較小值，即 3。.

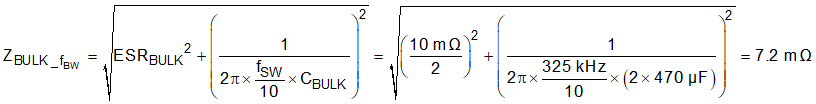

要計算目標電壓環路增益，首先使用Equation27 至Equation29 計算輸出阻抗。使用Equation30 計算目標電壓環路增益。
。
在表 7-9 中的電壓環路增益項下找到與 2.2 最接近的較小值，即 2。此設置可實現穩定的設計，但通過工作臺評估，電壓環路增益降低至 1，從而提高增益和相位裕度。計算出的電流和電壓環路增益對應于補償設置 7。要使用此補償設置，需要電阻器至 AGND 代碼 7。有了這個補償代碼，應使用偶數電阻分壓器代碼來設置開關頻率。分壓器代碼 2 將 fsw 設置為 325kHz。電阻器至 AGND 代碼 9 和電阻分壓器代碼 2 應使用 RTOP = 44.2kΩ 和 RBOT = 17.8kΩ 的 MSEL1 電阻分壓器進行選擇。
給出的過程旨在實現穩定的設計。通常可以通過在工作臺上測試設計來進一步優化補償。增大電壓環路增益將增大環路帶寬以改善瞬態響應，但重要的是驗證仍然有足夠的增益和相位裕度。電壓環路帶寬的最大可能值受這些穩定性裕度的限制。降低電流環路增益有助于更大限度地減少脈寬抖動，但這通常會以降低相位裕度為代價。最后，也可以通過 PMBus 調整極點和零點位置。例如，在使用高 ESR 輸出電容器時，在電壓環路中使用 CPV 電容器來添加一個與 ESR 零點頻率相同的極點是有益的。
當使用較大的電感時，可通過引腳 Strap 配置選擇的電流環路增益會遠低于計算出的目標值。如果發生這種情況，電壓環路增益也必須縮減大約相同的量，以保持足夠的相位裕度。對于更高的電壓環路帶寬，可以降低電感以降低所需的電流環路增益，也可以通過 PMBus 命令 USER_DATA_01 (COMPENSATION_CONFIG) 對更高的電流環路增益進行編程。
