8.2.1.3 應用曲線
圖 8-2 啟動
圖 8-4 關斷

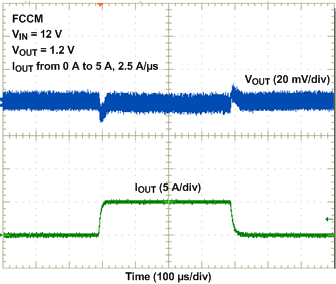

圖 8-6 FCCM 負載瞬態

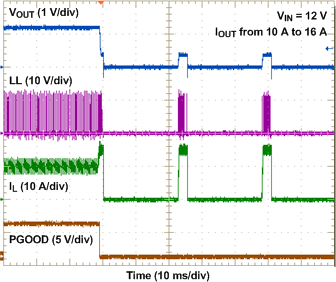

圖 8-8 過流保護
| TPS53319 EVM | VIN = 12V | VOUT = 1.2V |
| IOUT = 14A | fSW = 500kHz | TA = 25°C |
| 無氣流 |
圖 8-3 預偏置啟動
圖 8-5 UVLO 啟動

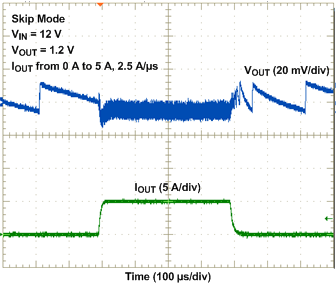

圖 8-7 跳躍模式負載瞬變
圖 8-9 過熱保護
| TPS53319 EVM | VIN = 12V | VOUT = 5V |
| IOUT = 14A | fSW = 500kHz | TA = 25°C |
| 無氣流 |
