7.3.2 自適應導通時間 D-CAP? 集成電路控制和頻率選擇
TPS53318 和 TPS53319 器件都沒有用來確定開關頻率的專用振蕩器。但是，這些器件通過將輸入和輸出電壓前饋至導通時間單次觸發計時器，實現了偽恒定頻率運行。自適應導通時間控制功能可將導通時間調整為與輸入電壓成反比，并與輸出電壓成正比，如方程式 1 所示。
這樣可使開關頻率在寬輸入電壓范圍內穩態條件下保持相當恒定。開關頻率可通過連接在 RF 引腳和 GND 之間或 RF 引腳和 VREG 引腳之間的電阻器從八個預設值中進行選擇，如表 7-1 所示。保持開路電阻會將開關頻率設置為 500kHz。
| 電阻 (RRF) 連接 | 開關頻率 (fSW) (kHz) | |
|---|---|---|
| 值 (kΩ) | 連接到 | |
| 0 | GND | 250 |
| 187 | GND | 300 |
| 619 | GND | 400 |
| 斷開 | 不適用 | 500 |
| 866 | VREG | 600 |
| 309 | VREG | 750 |
| 124 | VREG | 850 |
| 0 | VREG | 970 |
關斷時間由 PWM 比較器調制。VFB 節點電壓（電阻分壓器的中點）與附帶斜坡信號的 0.6V 內部基準電壓進行比較。當兩個信號匹配時，PWM 比較器將發出一個置位信號，以終止關斷時間（關斷低側 MOSFET 并導通高側 MOSFET）。如果電感器電流電平低于 OCP 閾值，則置位信號有效，否則關斷時間會延長，直到電流電平降至低于閾值。
圖 7-2 中顯示的波形顯示了無斜坡補償?shù)膶?dǎo)通時間控制。圖 7-3 中顯示的波形顯示了無斜坡補償?shù)膶?dǎo)通時間控制。

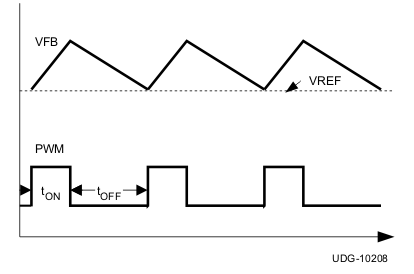

圖 7-2 無斜坡補償?shù)膶?dǎo)通時間控制

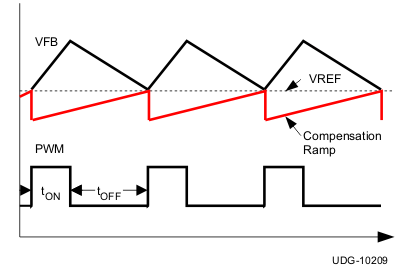

圖 7-3 有斜坡補償?shù)膶?dǎo)通時間控制
