7.3.1 5V LDO 和 VREG 啟動
TPS53318 和 TPS53319 器件均提供 5V 內部 LDO 功能，該功能使用來自 VDD 的輸入并輸出至 VREG。當 VDD 電壓上升至高于 2V 時，內部 LDO 將啟用并輸出電壓到 VREG 引腳。VREG 電壓為內部模擬電路提供偏置電壓，還為柵極驅動器提供電源電壓。

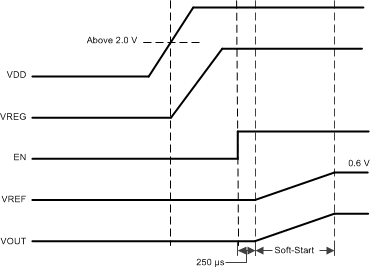

圖 7-1 上電序列電壓波形注：
5V LDO 不受 EN 引腳控制。只要 VDD 上升至大約 2V，LDO 就會啟動（請參閱圖 7-1）。
