5 引腳配置和功能

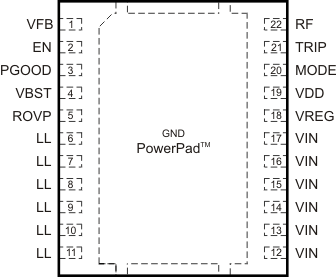

圖 5-1 22 引腳 DQP (LSON-CLIP) 封裝（頂視圖）表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||
|---|---|---|---|---|
| 名稱 | 編號 | |||
| EN | 2 | I | 使能引腳。典型導通閾值電壓為 1.3V。典型關斷閾值電壓為 1.0V。 | |
| GND | G | 器件的接地和散熱焊盤。使用適當數量的過孔連接到接地平面。 | ||
| LL | 6 | B | 轉換后電源的輸出。將該引腳連接到輸出電感器。 | |
| 7 | ||||
| 8 | ||||
| 9 | ||||
| 10 | ||||
| 11 | ||||
| 模式 | 20 | I | 軟啟動和模式選擇。連接一個電阻器以使用表 7-3 選擇軟啟動時間。啟動期間會檢測軟啟動時間并將其存儲在內部寄存器中。 | |
| PGOOD | 3 | O | 開漏電源正常標志。在 VFB 降至指定限值范圍內后提供 1ms 的啟動延遲。當 VFB 超出指定限值范圍時，PGOOD 在 2μs 延遲后變?yōu)榈碗娖健?/td> | |
| ROVP | 5 | I | 冗余過壓保護 (OVP) 輸入。使用電阻分壓器將此引腳連接至 VOUT。通過 1.5MΩ 電阻器在內部下拉至 GND。如果不需要冗余 OVP，請將該引腳連接到 GND。不要讓 ROVP 引腳懸空（請參閱節 7.3.9）。 | |
| RF | 22 | I | 開關頻率選擇。將電阻器連接到 GND 或 VREG，以使用表 7-1 選擇開關頻率。啟動過程中會檢測和存儲開關頻率。 | |
| TRIP | 21 | I | OCL 檢測閾值設置引腳。室溫下 ITRIP = 10μA。提供 3000ppm/°C 的電流，并按以下要求設置 OCL 跳變電壓。 | |
| VOCL = VTRIP/32 | （VTRIP ≤ 2.4V，VOCL ≤ 75mV） | |||
| VBST | 4 | P | 高側 FET 柵極驅動器（升壓端子）的電源輸入。在該引腳和 LL 節點之間連接電容器。通過自舉 MOSFET 開關在內部連接到 VREG。 | |
| VDD | 19 | P | 控制器電源輸入。VDD 輸入電壓范圍為 4.5V 至 25V。 | |
| VFB | 1 | I | 輸出反饋輸入。通過電阻分壓器將此引腳連接至 VOUT。 | |
| VIN | 12 | P | 轉換電源輸入。轉換輸入電壓范圍為 1.5V 至 22V。 | |
| 13 | ||||
| 14 | ||||
| 15 | ||||
| 16 | ||||
| 17 | ||||
| VREG | 18 | P | 5V 低壓降 (LDO) 輸出。為內部模擬電路和驅動器電路供電。 | |
| 散熱焊盤 | G | 器件的接地和散熱焊盤。使用適當數量的過孔連接到接地平面。 | ||
(1) I = 輸入，O = 輸出，B = 雙向，P = 電源，G = 接地
