7.3.12 小信號模型

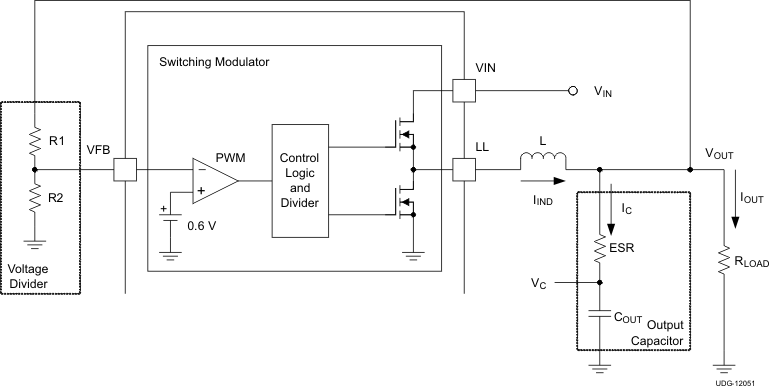

根據小信號環路分析，使用 D-CAP 集成電路模式的降壓轉換器可以簡化為如圖 7-4 所示。
圖 7-4 簡化調制器模型輸出電壓與內部基準電壓進行比較（為求簡化，此處忽略斜坡信號）。PWM 比較器確定導通高側 MOSFET 的時間。可以假定比較器的增益和速度足夠高，可使每個導通周期開始時的電壓基本保持恒定。
方程式 6.
為了實現環路穩定，下面定義的 0dB 頻率 ?0 需要低于開關頻率的 1/4。
方程式 7.
根據方程式 7，D-CAP 集成電路模式調制器的環路穩定性主要取決于電容器的化學特性。例如，專用聚合物電容器 (SP-CAP) 的輸出電容約為幾百微法，ESR 則在 10mΩ 范圍內。這些使 ?0 約為 100kHz 或更低，從而創建穩定的環路。但是，陶瓷電容器的 ?0 超過 700kHz，在與此調制器配合使用時需要特別小心。節 7.3.13中介紹了陶瓷電容器的應用電路。
