器件的啟動和關閉功能由操作命令、控制引腳或輸入電壓進行控制。Figure 19 顯示了 TPS40425 器件由操作命令和控制引腳進行控制。可以通過 PMBus 命令添加導通延遲和關斷延遲。
NOTE
如果器件因關斷延遲時間而關斷,則應避免在關斷延遲時間結束之前進行任何使器件導通的嘗試。只有在關斷延遲時間結束并且器件已關斷后,器件才能導通。
對于三相和四相配置,必須將兩個控制器的導通延遲編程為相同的值。對關斷延遲有相同的要求。

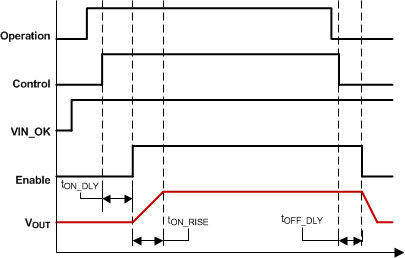

Figure 19. 由 OPERATION 和 CONTROL 進行控制的器件
