8.2.3.3.1 負載瞬態期間的輸出電壓偏差
所需的負載瞬態響應是第一條標準。當穩壓器沒有立即為負載提供所需的電流時，輸出電容器必須提供該電流。當輸出電容器提供負載電流時，電容器的阻抗會影響瞬態期間的電壓偏差幅度。

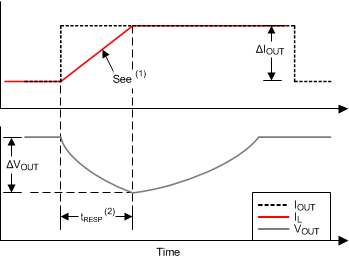

為了滿足控制環路穩定性的要求，TPS40425 需要在誤差放大器的設計中增加補償元件。雖然這些補償組件可提供穩定的控制回路，但它們通常也會降低穩壓器響應負載瞬態的速度。Figure 22 顯示了 ?IOUT 負載升壓期間電感器電流 (IL) 和電壓偏差 (?VOUT) 的波形。它還顯示了電感器從以前的負載電流變?yōu)樾碌呢?fù)載電流的響應時間 (tRESP)。
可以使用Equation 15 和Equation 16 計算響應時間 tRESP。通常，交叉頻率 fCO 設置在開關頻率 fSW 的十分之一和五分之一之間。在設計中，開關頻率為 500kHz，因此在計算中 fCO 采用了 50kHz。Equation 18 用于計算所需的最小輸出電容 COUT(min)。
Equation 15.
Equation 16.
Equation 17.
Equation 18.
