7.3.1 異步脈沖注入 (API)
TPS40425 器件實現了 TI 專有控制方案，以實現快速瞬態響應。該方案具有以下主要 特性：
- 采用 API（異步脈沖注入）技術的電壓模式
- 可減小輸出電容的快速瞬態響應

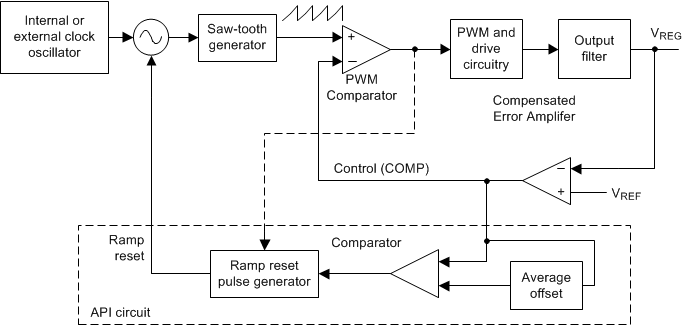

Figure 10 顯示了采用 API 技術的控制環路。控制方案持續檢測 COMP 引腳上的電壓，以確定可能需要突然增加占空比的瞬態事件。在檢測到此類事件時，會在 PWM 流中異步注入附加脈沖，以快速響應瞬態并阻止輸出電壓中的任何下沖。
請參閱MFR_SPECIFIC_32 (API_OPTIONS) (F0h)部分，了解更多信息。
可以通過補償、輸出電感器和電壓檢測點之間的寄生阻抗來延遲 API 響應。如果延遲很大，則異步 PWM 可能會注入過多的能量并導致負載升壓期間出現過沖。在這種情況下，必須優化補償并降低寄生阻抗。如果這些努力無法將過沖降低至可接受的水平，則禁用 API 功能。
Figure 10. API 方框圖
