7.3.8 溫度感應
如 Figure 15 所示，選擇了非智能功率操作并使用外部二極管 (x3904) 的 ΔVbe 測量值進行溫度檢測。如果使用電感器 DCR 進行電流檢測，則必須將外部二極管靠近電感器放置，這樣可以通過溫度補償使電流讀數更準確。建議在 TSNS 引腳和 AGND 之間放置一個 1nF 電容器，并為晶體管放置另一個 1nF 旁路電容器。建議為 TSNS 信號使用單獨的 AGND 跡線。將 TSNS 跡線和 AGND 跡線布線為一個差分對。
對于使用智能功率級進行的溫度檢測（如Figure 16 所示），選擇了智能功率操作進行溫度檢測。建議為 TPS40425 器件的 TSNS 引腳和智能功率級的 TAO 引腳使用本地旁路電容器。兩個旁路電容器的總電容不應超過 1nF。C10 和 C11 的建議值為 470pF。
在所有情況下，溫度檢測跡線必須放置在安靜區域并且盡可能短。
NOTE
當器件在非智能功率模式下運行時，溫度檢測必須基于外部二極管的 Vbe 測量值。功率級的 TAO 信號不能用于溫度傳感。
當器件在智能功率模式下運行時，溫度檢測必須基于功率級的 TAO 信號。

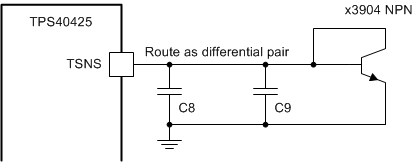

Figure 15. 使用外部二極管進行溫度檢測

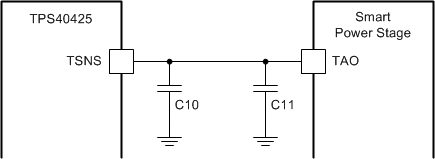

Figure 16. 使用智能功率級進行溫度檢測
