7.3.7 電流檢測

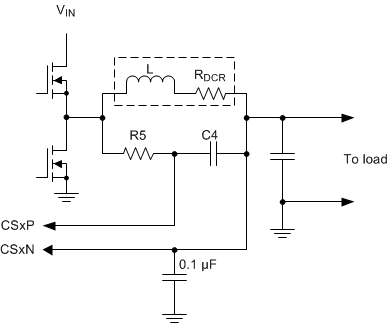

在非智能功率操作期間以及控制器使用電感器 DCR 進行電流檢測（如Figure 12 所示）時，必須使用濾波器消除電感器上電壓的大交流分量，僅保留電感器的電阻上出現的電壓分量?？梢允褂?span id="blndnxhjvjjz" class="crossreference">Equation 4 找到理想情況下的 R5 和 C4 值。R-C 濾波器的時間常數應等于或大于電感器的時間常數。如果這些時間常數相等，則 C4 上出現的電壓是電感器中的電流乘以電感器電阻。在這種情況下，C4 上的電壓很好地反映了電感器紋波電流，沒有理由使 R-C 時間常數更短。
如果將 R-C 濾波器時間常數延長到大于電感器時間常數，則可以降低 TPS40425 器件電流檢測引腳上存在的電壓的交流紋波分量，但允許正確的直流電流信息保持不變。此延長還會稍微延遲對過流事件的響應，但可以降低系統中的噪聲，從而使 PMBus 上的過流性能和電流報告數據更加干凈。在多相操作期間，R-C 濾波時間的延長會輕微地影響控制回路，因?yàn)闀?huì)向環路應用電流信息，以實現各個相位之間的電流平衡。
在所有情況下，C4 都應盡可能靠近電流檢測引腳放置，以避免噪聲問題，并且建議將一個去耦電容器連接到 CSxN 引腳。
where
- R5 和 RDCR 的單位是 Ω
- C4 的單位是 F（建議 C4 的值大于 220nF）
- L 的單位是 H

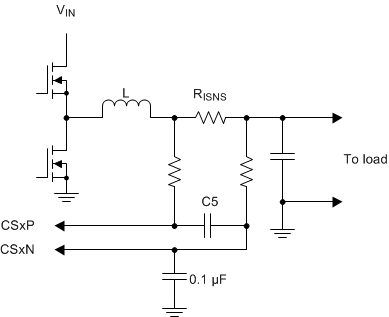

當檢測電阻器執行電流檢測時，建議使用Figure 13 中所示的 R-C-R 濾波器來過濾噪聲。
Figure 12. 使用 DCR 進行電流檢測
Figure 13. 使用檢測電阻器進行電流檢測 NOTE
電流檢測元件電阻的編程范圍是 0.244mΩ 至 7.747mΩ。IOUT_CAL_GAIN 命令設置電流檢測元件電阻值。電流共享和限流電路將 CSP 和 CSN 之間的最大差值限制為 60mV。不過，在某些情況下，電流監測電路具有更加嚴格的限制，如下所示：
- 對于介于 0.244mΩ 和 0.5795mΩ 之間的檢測元件電阻，最大差分電壓是 24mV
- 對于介于 0.5795mΩ 和 1.1285mΩ 之間的檢測元件電阻，最大差分電壓是 40mV
- 對于高于 1.1285mΩ 的檢測元件電阻，最大差分電壓是 60mV

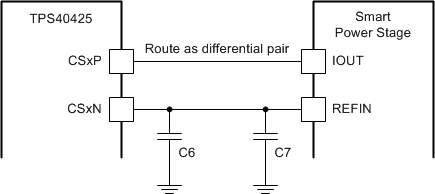

在智能功率操作電流檢測期間（如Figure 14 所示），該設計需要在 TPS40425 器件的 CSxN 引腳以及智能功率級的 REFIN 引腳上使用本地旁路電容器，以避免噪聲問題。建議的 C6 值為 100nF。有關 C7 值，請參閱智能功率級的數據表。必須在安靜區域?qū)筛娏餍盘?hào)跡線布線為一個差分對。
Figure 14. 使用智能功率級進行電流檢測 NOTE
在智能功率模式操作期間，必須將 IOUT_CAL_GAIN 設置為 0.5mΩ。
