12.1.1 開爾文電流檢測電阻器
每個 PSE 通道中的負載電流是作為值為 255mΩ 的低端電流感應電阻器上的電壓進行感應的。為了獲得更精確的電流檢測，通過通道 1 和 2 的引腳 KSENSA、通道 3 和 4 的引腳 KSENSB、通道 5 和 6 的引腳 KSENSC 以及通道 7 和 8 的引腳 KSENSD 線對電流檢測電阻的低端進行開爾文檢測。

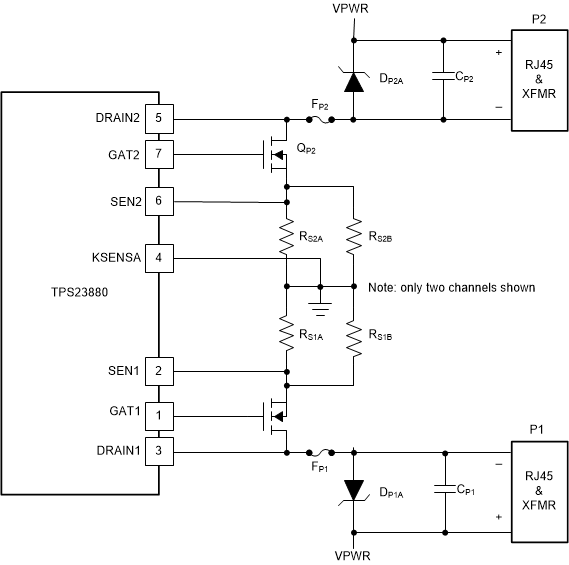

Figure 144. 開爾文電流檢測連接 KSENSA 在 SEN1 和 SEN2 之間共享，KSENSB 在 SEN3 和 SEN4 之間共享，KSENSC 在 SEN5 和 SEN6 之間共享，而 KSENSD 在 SEN7 和 SEN8 之間共享。為了優化測量精度，必須仔細進行 PCB 布局，確保最大限度減少 PCB 走線電阻的影響。請參閱 示例。

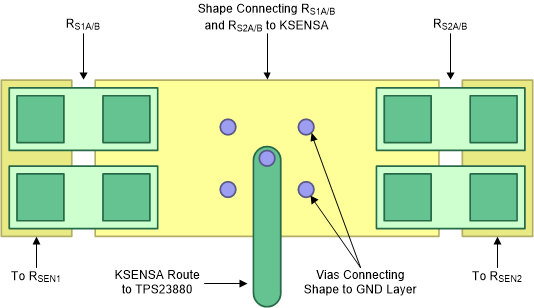

Figure 145. 開爾文檢測布局示例
