9.6.2.64 備用折返寄存器
命令 = 55h，帶 1 個數據字節，讀取/寫入
Figure 110. 備用折返寄存器格式
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| ALTFB4 | ALTFB3 | ALTFB2 | ALTFB1 | ALTIR4 | ALTIR3 | ALTIR2 | ALTIR1 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
| 說明：R/W = 讀取/寫入；R = 只讀；-n = 復位后的值 |
Table 62. 備用折返寄存器字段說明
| 位 | 字段 | 類型 | 復位 | 描述 | ||||
|---|---|---|---|---|---|---|---|---|
| 7-4 | ALTFBn | R | 0 | 備用折返使能位：用于在受電時啟用運行備用折返曲線。
1 = 啟用備用折返 0 = 禁用備用折返 應在發出 PWONn 命令之前設置 ALTFBn 位才能確保使用所需的折返曲線。 |
||||
| 3-0 | ALTIRn | R | 0 | 備用浪涌使能位：用于在通道 n 上發生浪涌期間啟用備用折返曲線
1 = 啟用備用浪涌 0 = 禁用備用浪涌 注意：需要在發送 PWONn 命令之前設置 ALTIRn 位才能確保遵循所需的浪涌行為 |
||||
空白

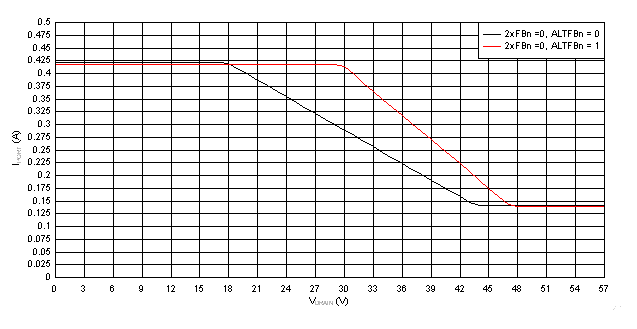

Figure 111. 1x 模式 (2xFBn = 0) 折返曲線，IPORT 與 VDRAIN 間的關系

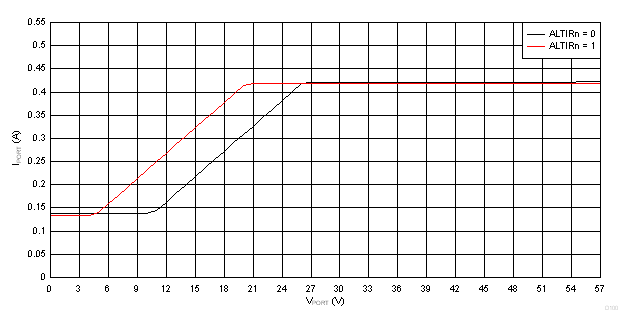

Figure 113. 浪涌折返曲線，IPORT 與 VPORT 間的關系

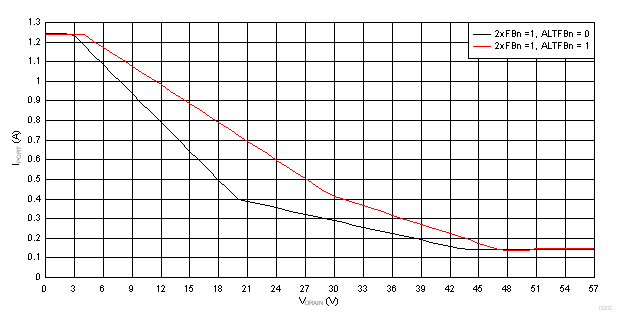

Figure 112. 2x 模式 (2xFBn = 1) 折返曲線，IPORT 與 VDRAIN 間的關系
