10.2.3 應用曲線
除非另有說明，否則測量均是使用 PSA3202 測試卡在 TPS23880 EVM 和 Sifos PSA-3000 PowerSync 分析儀上進行的。測試條件為 TJ = 25°C，VVDD = 3.3V，VVPWR = 54V，VDGND = VAGND，DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 連接至 AGND，且所有輸出均為空載，2xFBn = 0。正電流進入引腳。RS = 0.255Ω，連接至 KSENSA（SEN1 或 SEN2）、KSENSB（SEN3 或 SEN4）、KSENSC（SEN5 或 SEN6）或 KSENSD（SEN7 或 SEN8）。除非另有說明，否則所有電壓均以 AGND 為基準。除非另有說明，否則操作寄存器加載默認值。

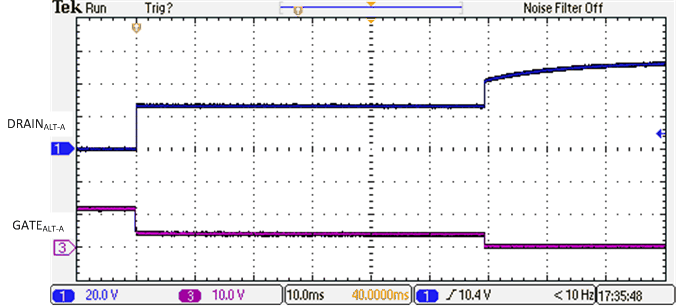

Figure 120. 2 線對 ILIM 折返和關閉

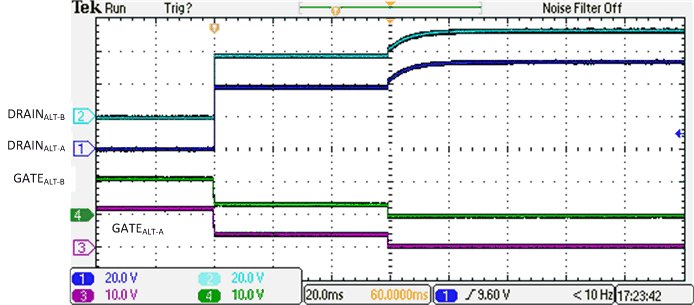

Figure 122. 4 線對 ILIM 折返和關閉

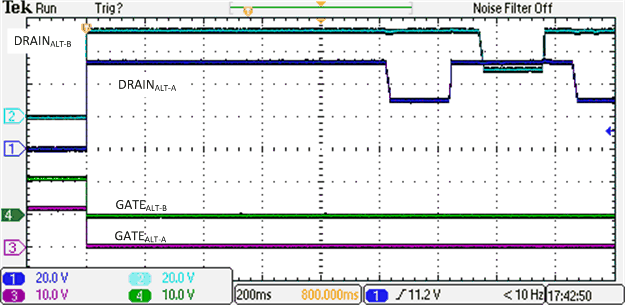

Figure 124. 由于 4PPCut 故障導致的 4 線對退避

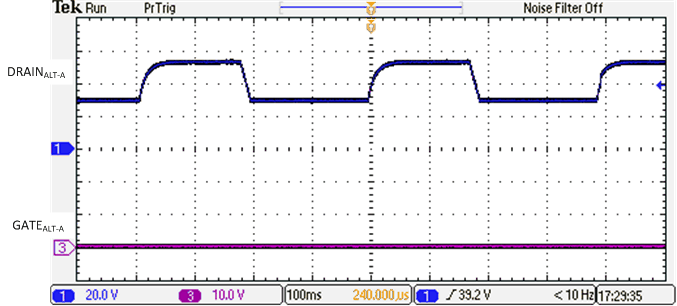

Figure 126. 2 線對開路檢測特征

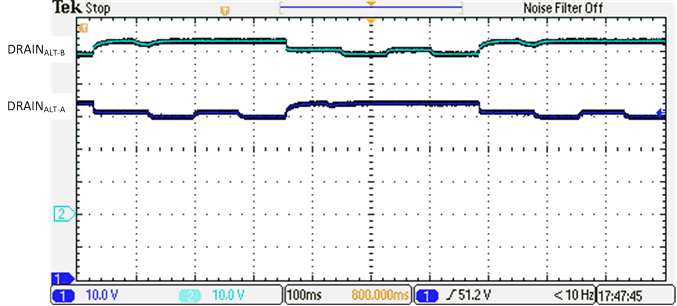

Figure 128. 4 線對低電阻 (11kΩ) 檢測特征

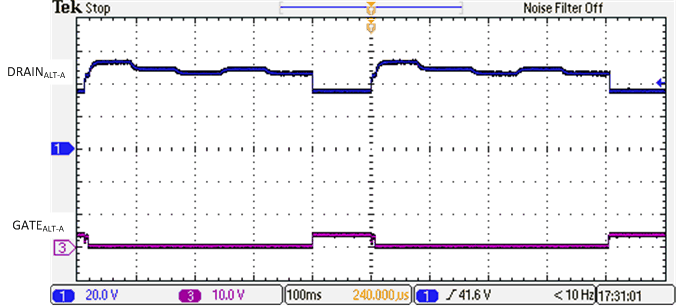

Figure 130. 具有有效 0-3 級負載的 2 線對半自動模式發現

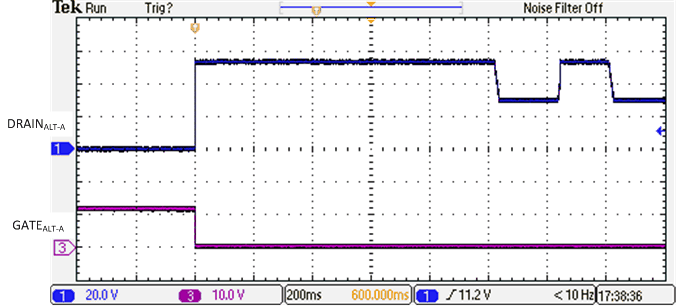

Figure 121. 由于 PCut 故障導致的 2 線對退避

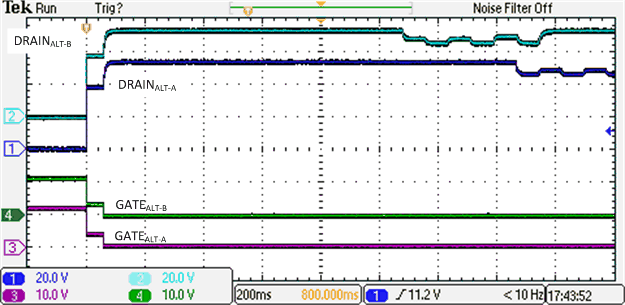

Figure 123. 由于 ILIM 故障導致的 4 線對退避

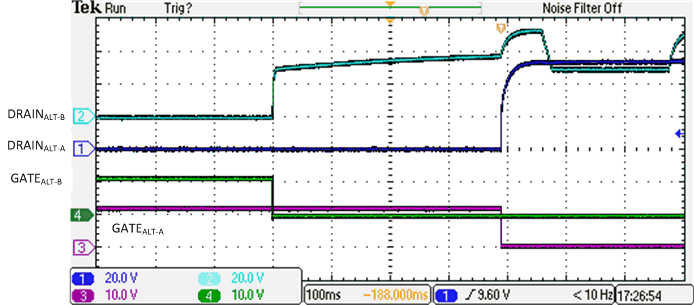

Figure 125. 4 線對單一特征 0-4 級斷開

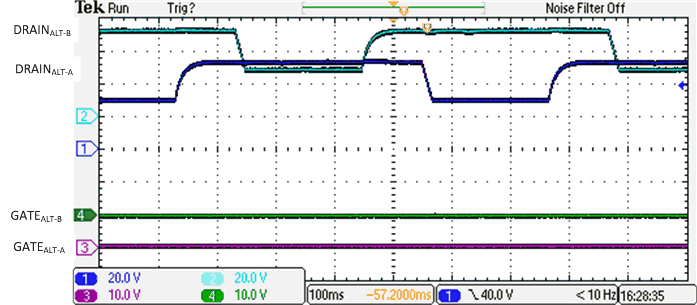

Figure 127. 4 線對開路檢測特征

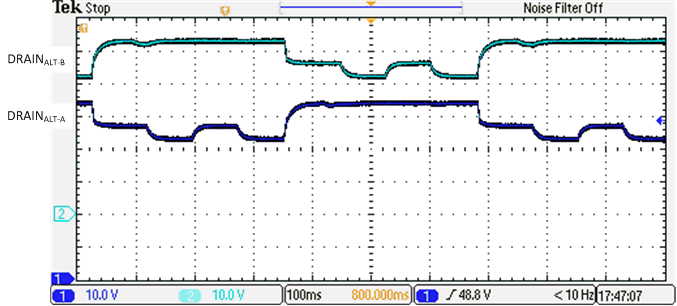

Figure 129. 4 線對高電阻 (36kΩ) 檢測特征

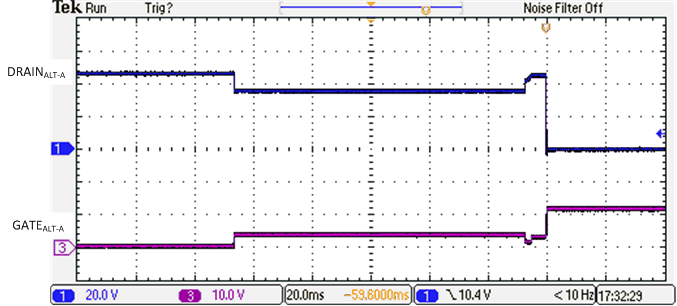

Figure 131. 2 線對 1 指分級和開啟

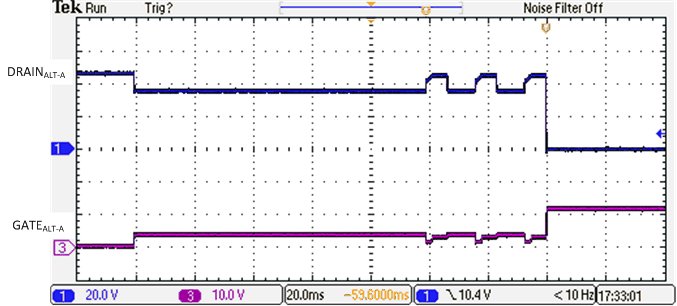

Figure 132. 2 線對 3 指分級和開啟

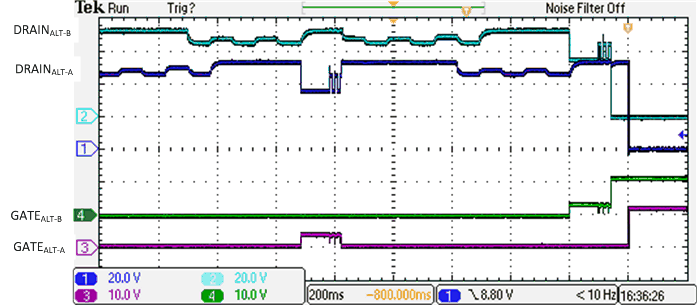

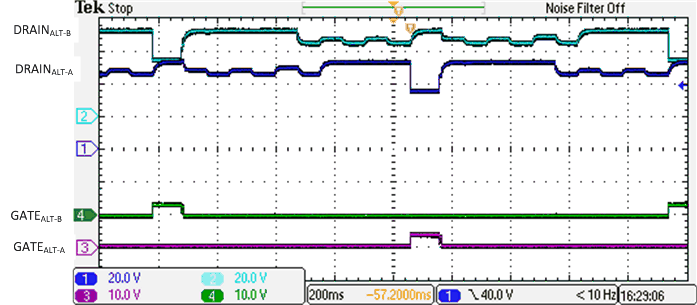

Figure 134. 半自動模式下的 4 線對單一特征發現和開啟

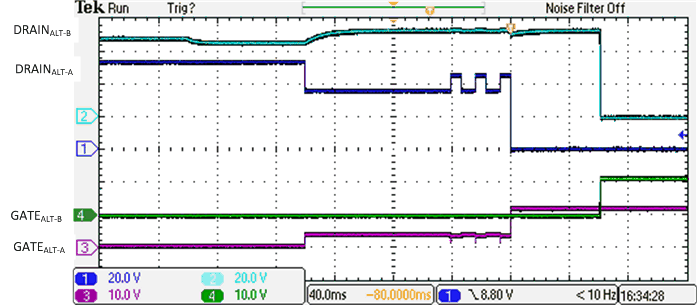

Figure 136. 4 線對單一特征 3 指分級和開啟
Figure 133. 具有有效單一特征 0-3 級負載的 4 線對半自動模式發現

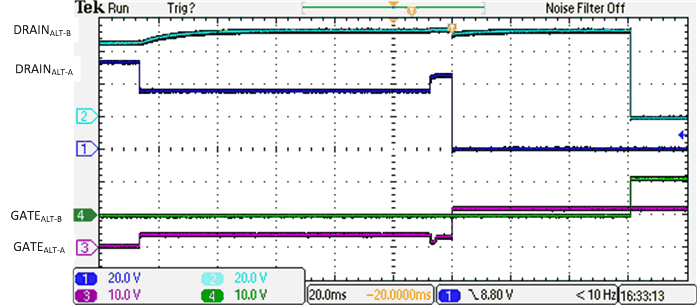

Figure 135. 4 線對單一特征 1 指分級和開啟

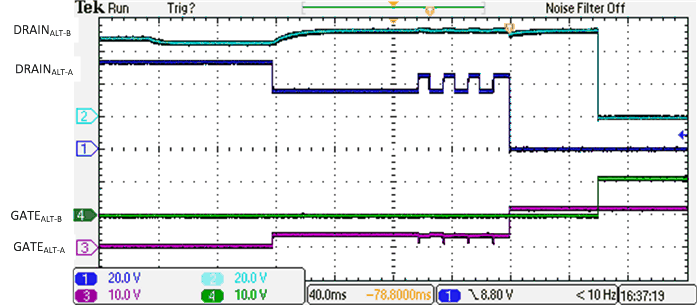

Figure 137. 4 線對單一特征 4 指分級和開啟

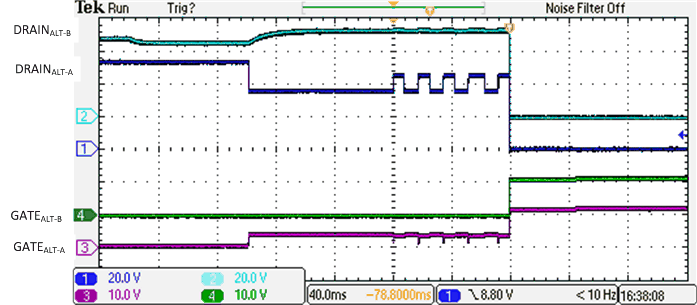

Figure 138. 4 線對單一特征 5 指分級和開啟

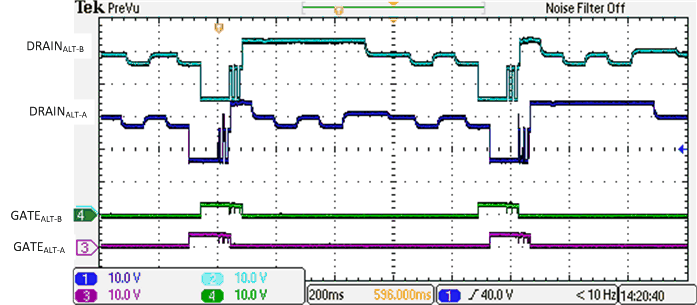

Figure 140. 半自動模式下的 4 線對雙特征發現和開啟

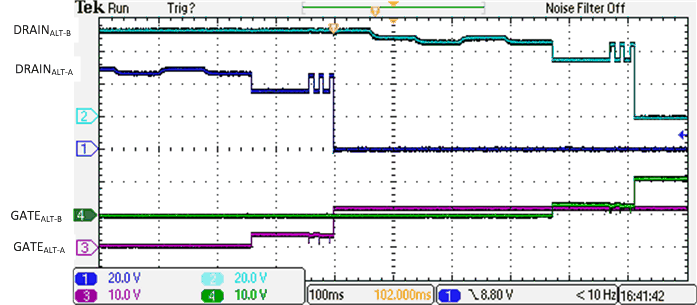

Figure 142. 4 線對雙特征 3 指分級和開啟
Figure 139. 具有有效雙特征 4D 級負載的 4 線對半自動模式發現

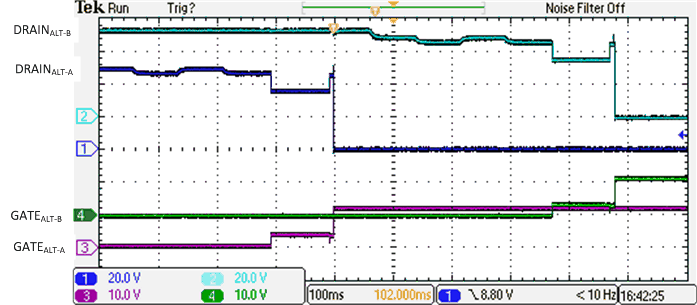

Figure 141. 4 線對雙特征 1 指分級和開啟

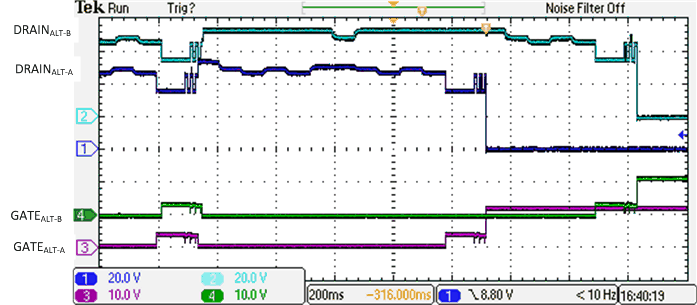

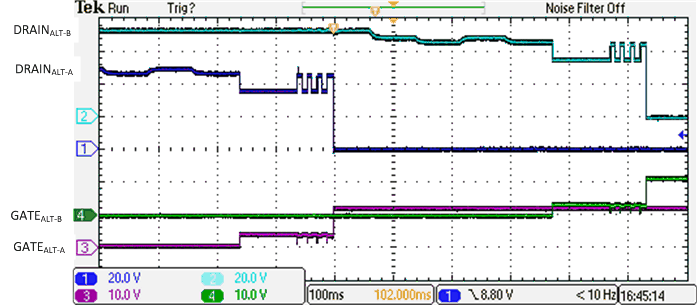

Figure 143. 4 線對雙特征 4 指分級和開啟
