ZHCSP75A July 2022 – December 2022 TPS1HC30-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Accurate Current Sense
- 8.3.2 Programmable Current Limit
- 8.3.3 Inductive-Load Switching-Off Clamp
- 8.3.4
Full Protections and Diagnostics
- 8.3.4.1 Short-Circuit and Overload Protection
- 8.3.4.2 Open-Load and Short-to-Battery Detection
- 8.3.4.3 Short-to-Battery Detection
- 8.3.4.4 Reverse-Polarity and Battery Protection
- 8.3.4.5 Latch-Off Mode
- 8.3.4.6 Thermal Protection Behavior
- 8.3.4.7 UVLO Protection
- 8.3.4.8 Loss of GND Protection
- 8.3.4.9 Loss of Power Supply Protection
- 8.3.4.10 Reverse Current Protection
- 8.3.4.11 Protection for MCU I/Os
- 8.3.5 Diagnostic Enable Function
- 8.4 Device Functional Modes
- 9 Application and Implementation
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
3 說明
TPS1HC30-Q1 器件是一款具有全方位保護的高側電源開關，它集成有 NMOS 功率 FET 和電荷泵，專用于對各類負載進行智能控制。該器件憑借著精確的電流檢測和可編程電流限制特性在市場上脫穎而出。
由于輸入引腳具有 1.5V 低邏輯高電平閾值 VIH，可以使用低至 1.8V 的 MCU。高精度電流檢測功能可實現更好的實時監測效果和更準確的診斷，無需進一步校準。外部高精度電流限制功能允許根據應用設置電流限制值。該器件通過在啟動或短路條件下有效地鉗制浪涌電流，極大地提高了系統的可靠性。TPS1HC30-Q1 器件可用作各種阻性、感性和容性負載（包括低瓦數燈泡、LED、繼電器、電磁閥和加熱器）的高側電源開關。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS1HC30-Q1 | PWP（HTSSOP、14） | 4.40mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
功能方框圖

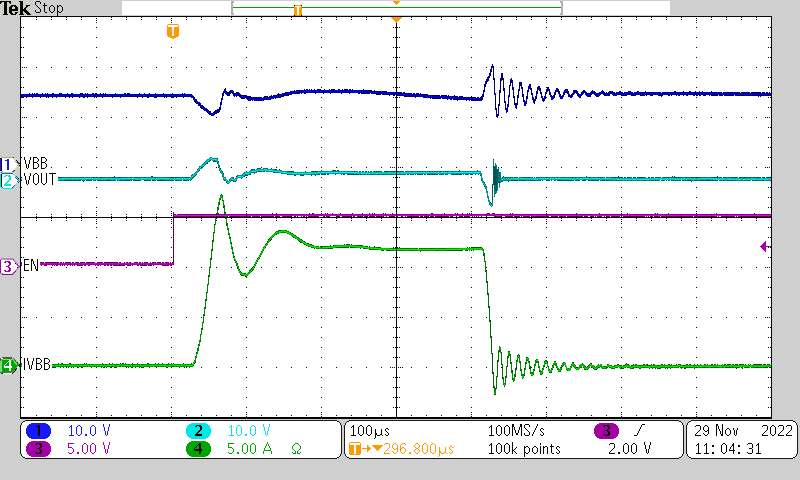

電流限制應用
