TPS1689 通過在用戶可調節的瞬態故障消隱間隔后執行斷路器操作來應對穩定狀態期間的輸出過流情況。此操作使該器件能夠在用戶定義的短時間間隔內支持更高的峰值電流,同時還可確保在出現持續輸出故障的情況下提供強大的保護。
該器件會不斷檢測輸出負載電流,并在 IMON 引腳上提供與負載電流成比例的模擬電流輸出 (IIMON),進而根據方程式 4 在 IMON 引腳電阻器 (RIMON) 兩端產生成比例的電壓 (VIMON)。
其中 GIMON 是電流監測器增益 (IIMON: IOUT)
通過將此電壓與 IREF 引腳上作為基準的電壓進行比較來檢測過流情況。可以通過兩種方式控制基準電壓 (VIREF),從而相應地設置過流保護閾值 (IOCP)。
參考電壓 (VIREF) 可通過內部 DAC 生成,并可通過編程非易失性配置內存更改或通過對 VIREF 寄存器的 PMBus? 寫入來動態更改。
穩定狀態期間的過流保護閾值 (IOCP) 可以使用方程式 5 計算得出。
TI 建議在 IREF 引腳和 GND 引腳之間添加一個 1nF 電容器,以增強防噪性能。
檢測到過流情況,即負載電流超過編程電流限制閾值 (IOCP),但仍低于短路閾值 (ISCP),之后器件開始運行內部過流消隱數字計時器 (OC_TIMER)。如果負載電流在 OC_TIMER 到期之前降至電流限制閾值以下,則不會執行斷路器操作。此操作允許短過載瞬態脈沖通過器件而不會使斷路器跳閘。同時,OC_TIMER 復位,以便在下一次過流事件之前處于默認狀態。這樣可確保為每個過流事件提供完整的消隱計時器間隔。
如果過流情況仍然存在,OC_TIMER 會繼續運行,并且在到期之后,斷路器操作會立即關斷 FET。
可使用方程式 15 來計算所需過流閾值對應的 RIMON 值。
可以使用 OC_TIMER 寄存器設置通過 PMBus? 寫入對允許瞬變的持續時間進行編程。
圖 6-4 展示了 TPS1689 電子保險絲的過流響應。部件因斷路器故障而關斷后,會保持閂鎖狀態或根據 RETRY_CONFIG 寄存器設置自動重啟。

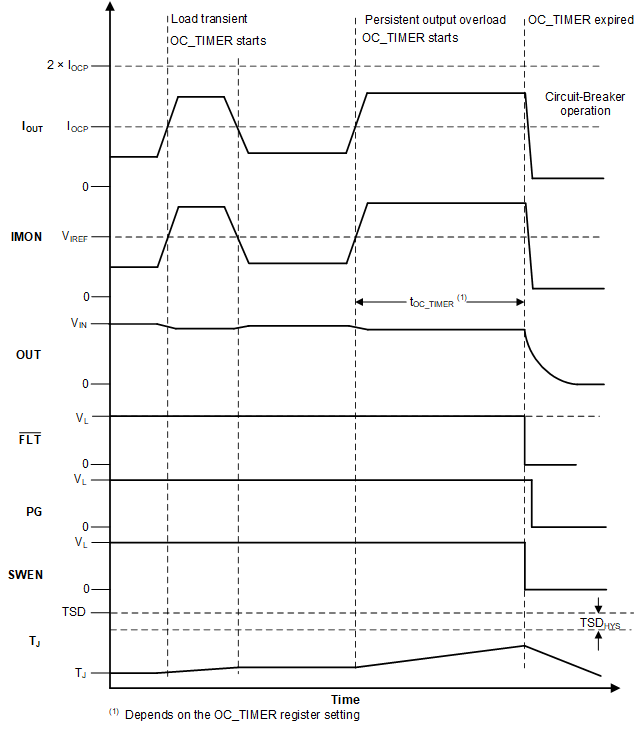

圖 6-4 穩定狀態過流(斷路器)響應當檢測到瞬態過流條件(負載電流超過編程的電流限制閾值,但 OC_TIMER 不會到期)時,器件會:
設置 STATUS_MFR_SPECIFIC_2 寄存器中的 OC_DET 位
填充任一黑盒 RAM 寄存器(如果可寫入),將事件標識符作為 OC_DET 和相對時間戳信息寫入
如果 BB_TIMER 寄存器中的黑盒 RAM 地址指針以前小于六 (6),則將其增加一 (1),否則復位為零 (0)。
假設 VIN_UV_WARN、VIN_OV_WARN 和 VOUT_UV_WARN 事件不會因為階躍負載瞬態而觸發。
當檢測到持續過流情況(負載電流超過編程的電流限制閾值且 OC_TIMER 到期)時、器件會:
在 STATUS_BYTE 寄存器中設置 FET_OFF 和 NONE_OF_THE_ABOVE/UNKNOWN 位
在 STATUS_WORD 寄存器高字節中設置 OUT_STATUS、INPUT_STATUS、PGOODB 和 NONE_OF_THE_ABOVE/UNKNOWN 位
在 STATUS_OUT 寄存器中設置 VOUT_UV_WARN 位
在 STATUS_INPUT 寄存器中設置 OC_FLT 位
在 STATUS_MFR_SPECIFIC_2 寄存器中設置 PGOODB 位
通過將 SMBA 置為有效(如果未屏蔽)來通知主機,設置 ALERT_MASK 寄存器中的 STATUS_IN、PGOODB 和 STATUS_OUT 位。
將外部 PG 信號置為無效。
將 FLT 信號置為有效(如果未屏蔽),將 FAULT_MASK 寄存器中的 OC_FLT 位設置為高電平。
假設 VIN_UV_WARN 和 VIN_OV_WARN 事件不會由于階躍負載瞬態而觸發。
