6.3.3 過壓保護
TPS1689x 實施過壓鎖定，以保護負載免受輸入過壓條件的影響。當 IN 上的輸入電壓超過 OVP 上升閾值時，功率 FET 將在 tOVP 內關閉。IN 引腳上的 OVP 比較器使用默認的內部過壓保護閾值 VOVP(R)，可以通過對非易失性配置存儲器進行編程來更改，也可以通過 PMBus? 寄存器對 VIN_OV_FLT 寄存器的寫入來動態更改該。OVP 比較器具有內置磁滯，可提高防噪性能。當 IN 上的電壓降至 OVP 下降閾值 (VOVP(F)) 以下時，F(xiàn)ET 將以 dVdt 控制的方式導通。

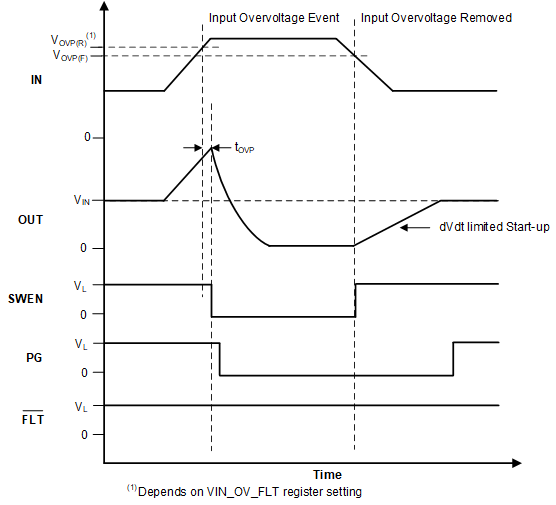

圖 6-3 輸入過壓保護響應
