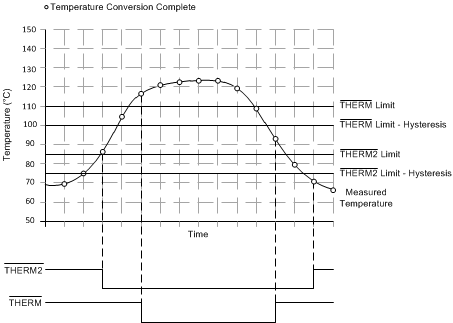

ALERT(引腳 10)和 THERM(引腳 7)中斷操作如 圖 7-5 所示。THERM(引腳 7)和 THERM2(引腳 10)中斷操作如 圖 7-6 所示。ALERT 和 THERM 引腳設置由配置寄存器的位元 5 決定。
遲滯值存儲在 THERM 遲滯寄存器中,適用于 THERM 和 THERM2 中斷。連續 ALERT 寄存器中 CONAL[2:0] 位元的值(請參閱 表 8-1)決定了觸發 ALERT 引腳之前違反限值的次數。默認值為 000b,并對應一次違規,001b 表示兩次連續違規,011b 表示三次連續違規,111b 表示四次連續違規。CONAL[2:0] 位元為 ALERT 引腳狀態提供額外的過濾功能。
