7.5.1.1.1 總線概述
物理 I2C 接口由串行時鐘 (SCL) 和串行數據 (SDA) 線組成。SDA 和 SCL 線都必須通過外部上拉電阻器（除非集成在控制器內）連接至電源。上拉電阻器的阻值由 I2C 線上的電容值、上拉總線電壓以及通信頻率決定。有關更多詳細信息，請參閱 I2C 上拉電阻器計算應用手冊。只有當總線處于空閑狀態時，才能啟動數據傳輸。如果在停止條件后，SDA 和 SCL 線都為高電平，則認為總線處于空閑狀態。
與該器件的 I2C 通信由控制器發送啟動條件開始，并由控制器發送停止條件終止。當 SCL 為高電平時，SDA 線上從高電平到低電平的轉換定義了啟動條件。當 SCL 為高電平時，SDA 線上從低電平到高電平的轉換定義停止條件。
重復啟動條件與啟動條件類似，用于代替背靠背停止條件和啟動條件。重復啟動條件看起來與啟動條件相同，但兩者并不相同，因為重復啟動條件在沒有停止條件的情況下發生（當總線未空閑時）。

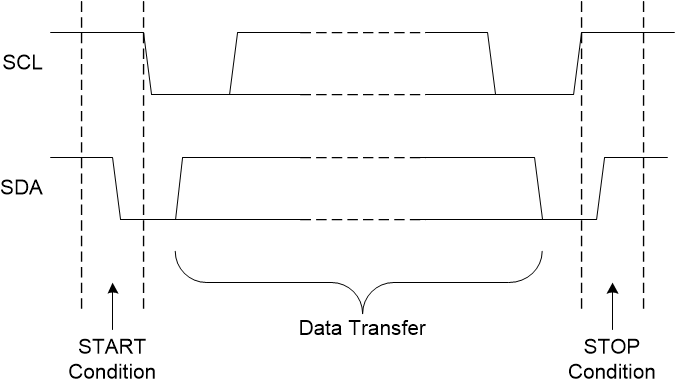

圖 7-13 啟動和停止條件的定義SCL 的每個時鐘脈沖期間會傳輸一個數據位。SDA 線上的一個字節由 8 個位組成。一個字節可以是器件地址、寄存器指針，或是寫入目標或從目標讀取的數據。傳輸數據時，最高有效位 (MSB) 優先。在啟動和停止條件之間，可以從控制器向目標傳輸?shù)?2 個字節的數據。在時鐘周期的高電平階段，SDA 線上的數據必須保持穩定，因為在 SCL 為高電平時數據線上的變化會被解釋為控制命令（啟動或停止）。
圖 7-14 一個字節的數據傳輸
