7.3.5 共模電壓范圍
TLV910x 是一個 16V 的真正軌到軌輸入運算放大器，其輸入共模范圍在任一電源軌之外擴展了 100mV。此寬范圍通過并聯互補的 N 通道和 P 通道差分輸入對實現的，如圖 7-7 所示。N 溝道對接近正電源軌的輸入電壓有效，通常高于正電源電壓 (V+) – 1V 至 100mV 。P 溝道對于從低于負電源 100mV 到大約 (V+) – 2V 的輸入是有效的。其轉換區域較小，通常為(V+) –2V 至 (V+) – 1V 這時兩個輸入對都處于開啟狀態。此轉換區域可能隨工藝不同而略有波動，在此區域內，與在該區域外運行相比，PSRR、CMRR、失調電壓、溫漂、噪聲和 THD 性能可能會下降。為實現 TLV910x 系列的出色性能，應盡可能避免此轉換區域。

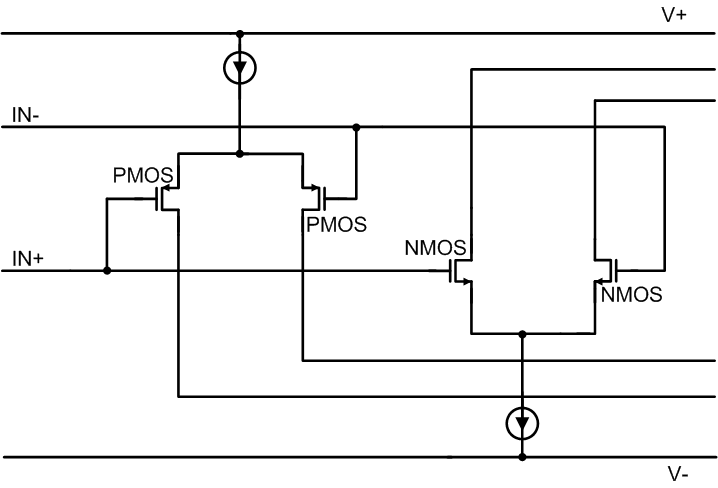

圖 7-7 軌到軌輸入級
