7.3.4 容性負載和穩定性
TLV910x 具有電阻輸出級，能夠驅動中等容性負載，而且通過采用隔離電阻器，可以輕松配置該器件來驅動大型容性負載。增加增益可增強放大器驅動更大容性負載的能力；請參閱圖 7-4 和圖 7-5。在確定放大器是否將穩定運行時，需要考慮一些因素，如特定的運算放大器電路配置、布局、增益和輸出負載等。

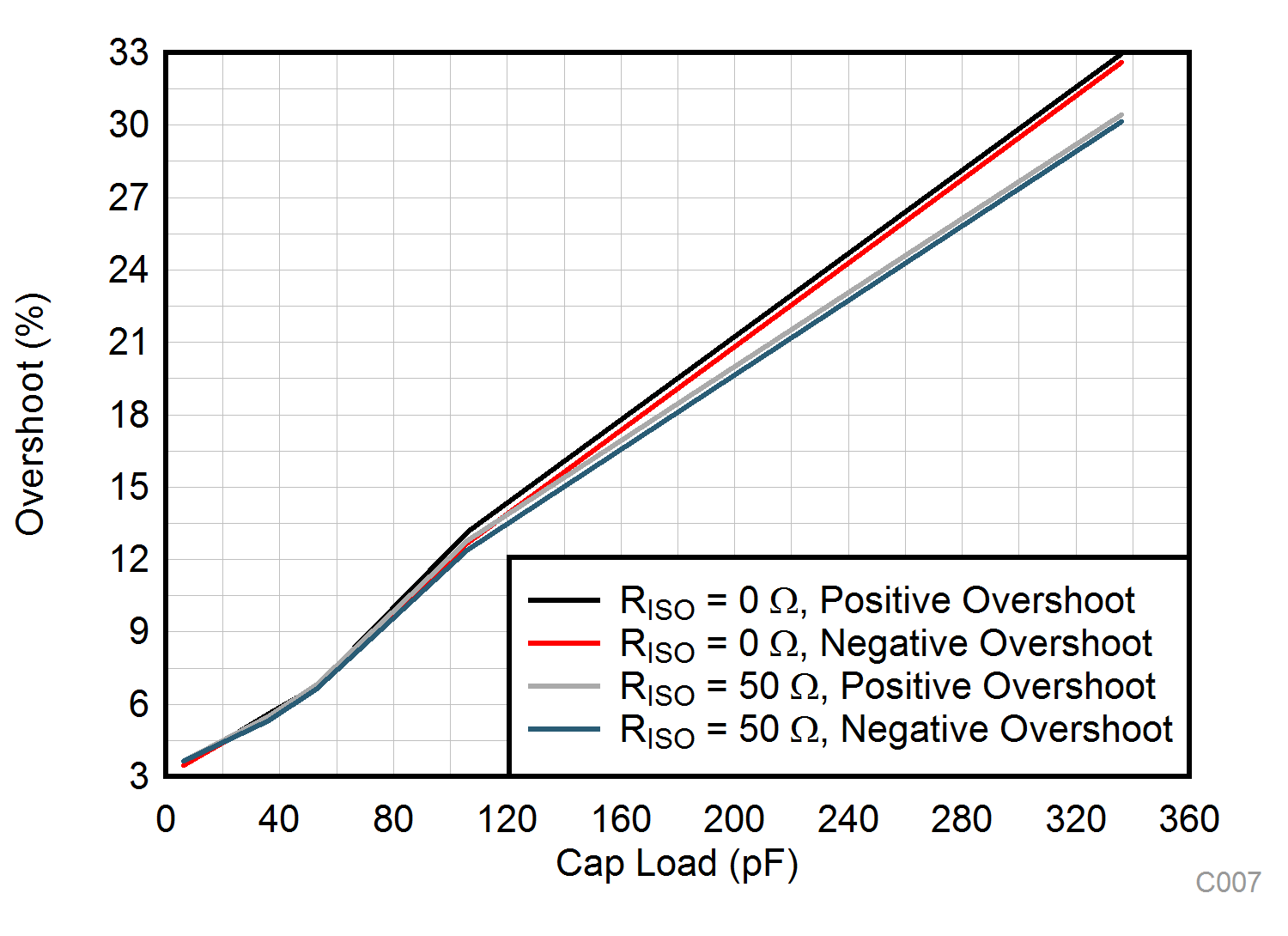

圖 7-4 小信號過沖與容性負載間的關系（100mV 輸出階躍，G = 1）

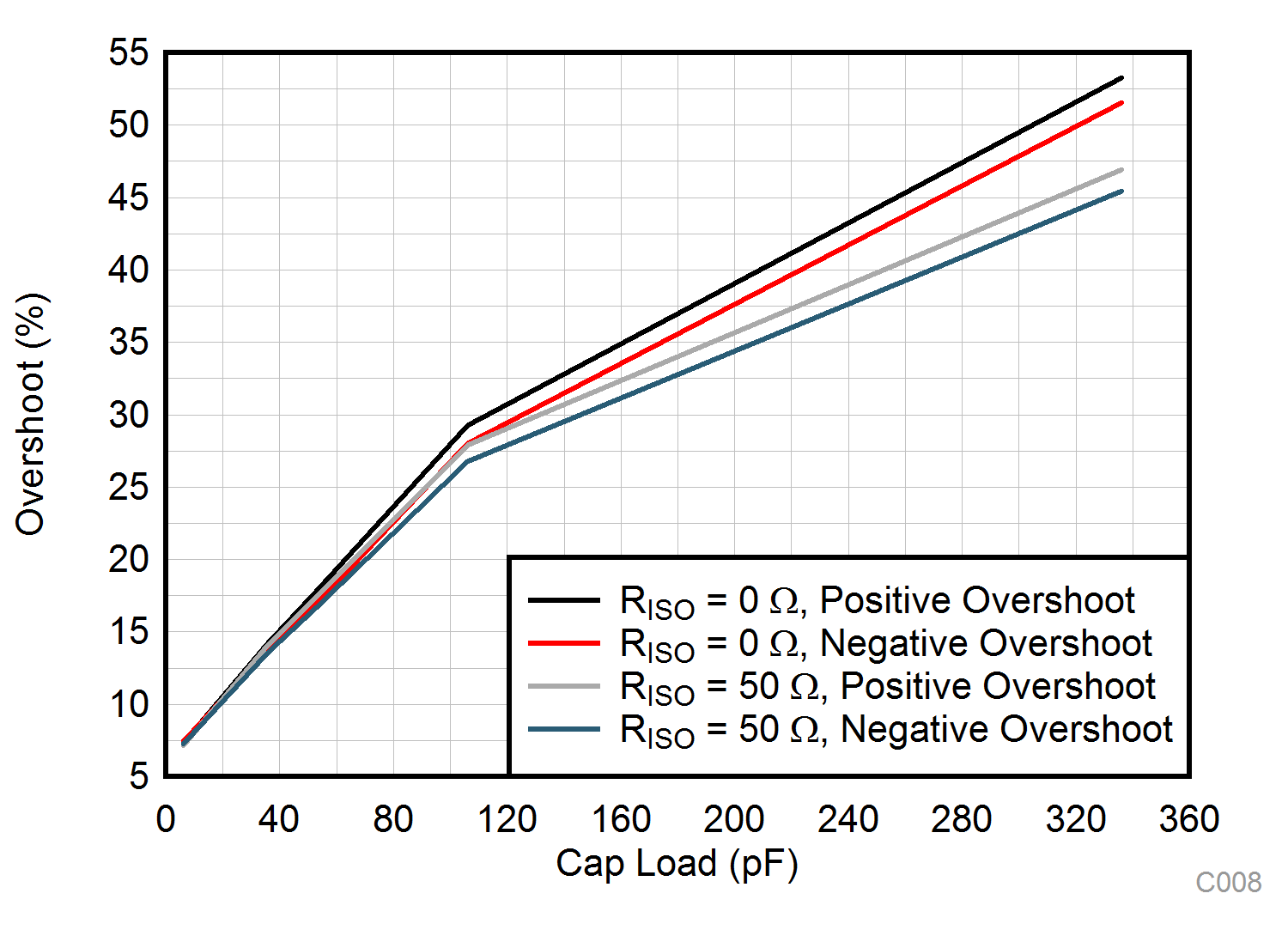

圖 7-5 小信號過沖與容性負載間的關系（100mV 輸出階躍，G = –1）若要增加單位增益配置下的驅動能力，可與輸出串聯，插入一個小的（10Ω 至 20Ω）電阻器 RISO，如圖 7-6 中所示，以此來提高容性負載驅動能力。此電阻器可顯著減少振鈴，并保持純容性負載的直流性能。但是，如果電阻負載與容性負載并聯，則會產生一個電壓分壓器，從而在輸出端引入增益誤差并略微減小輸出擺幅。引入的誤差與 RISO / RL 的比率成正比，在低輸出電平下通常可忽略不計。高容性負載驅動使 TLV910x 非常適合于基準緩沖器、MOSFET 柵極驅動器和電纜屏蔽驅動器等應用。圖 7-6 中所示的電路采用隔離電阻器 RISO 來穩定運算放大器的輸出。RISO 修改了系統的開環增益，從而增加了相位裕度 中總結了使用 OPAx990 的結果。

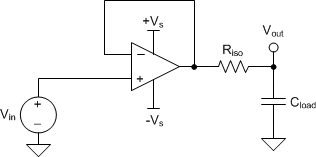

圖 7-6 使用 TLV9101 擴展容性負載驅動
