7.3.2 反相保護
TLV910x 系列具有內部相位反轉保護功能。當輸入被驅動至超過其線性共模范圍時，很多運算放大器表現出一個相位反轉。這個情況經常出現在輸入被驅動至超過額定共模電壓范圍的時候，從而導致輸出反向進入相對的電源軌。TLV910x 是一款軌到軌輸入運算放大器；因此，共模范圍可擴展至電源軌。電源軌之外的輸入信號不會導致相位反轉；相反，輸出限制在適當?shù)碾娫窜壷小?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#SBOS6202505">圖 7-2中顯示了這個特性。

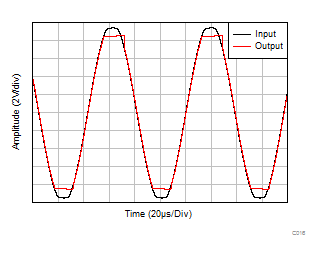

圖 7-2 無相位反轉
