4 引腳配置和功能

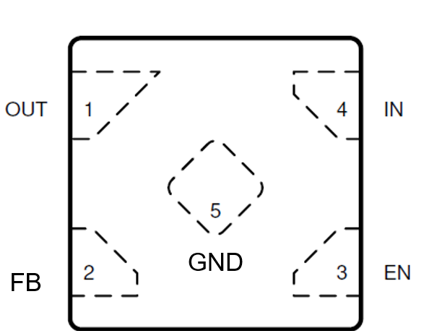

圖 4-1 DQN 封裝，1mm × 1mm，5 引腳 X2SON（頂視圖）
圖 4-2 DBV 封裝，5 引腳 SOT-23（頂視圖）表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||
|---|---|---|---|---|
| 名稱 | X2SON | SOT-23 | ||
| EN | 3 | 3 | I | 使能輸入。該引腳上的低電壓 (< VEN(LOW)) 將關閉穩壓器并將輸出引腳放電至 GND。該引腳上的高電壓 (> VEN(HI)) 會啟用穩壓器輸出。 |
| FB | 2 | 4 | I | 反饋引腳。控制環路誤差放大器的輸入。該引腳使用外部電阻器設置器件的輸出電壓。 |
| GND | 5 | 2 | G | 接地引腳。 |
| IN | 4 | 1 | I | 輸入電壓電源。為獲得出色的瞬態響應并盡可能減小輸入阻抗，請在 IN 到接地端之間使用標稱值或更大的電容器。請參閱建議運行條件 表。將輸入電容器放置在盡可能靠近器件的 IN 引腳和 GND 引腳的位置上。 |
| OUT | 1 | 5 | O | 經穩壓調節的輸出電壓。從 OUT 到接地端需要一個低等效串聯電阻 (ESR) 電容器以確保穩定性。為了獲得最佳的瞬態響應，請使用建議運行條件 表中列出的具有標稱建議容值或更大容值的電容器。將輸出電容器放置在盡可能靠近器件的 OUT 引腳和 GND 引腳的位置上。當穩壓器處于關斷模式 (VEN< VEN(LOW)) 時，內部下拉電阻可防止 VOUT 上殘留電荷。 |
(1) I = 輸入，O = 輸出，I/O = 輸入或輸出，G = 地。
