ZHCSGV9I June 2017 – August 2021 TLV6741 , TLV6742
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 器件比較表
- 6 引腳配置和功能
- 7 規格
- 8 詳細說明
- 9 應用和實現
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DSG|8
訂購信息
9.2 具有語音濾波器的單電源駐極體麥克風前置放大器
駐極體麥克風因尺寸小巧、成本低廉，且具有相對較好的信噪比 (SNR)，通常用于便攜式電子產品。TLV674x 系列封裝尺寸小、運行電壓低，具有優異的交流性能，因此是駐極體麥克風前置放大器電路的絕佳選擇。圖 9-1 中所示電路是用于駐極體麥克風的單電源前置放大器電路，其中突出了 TLV6741 器件。

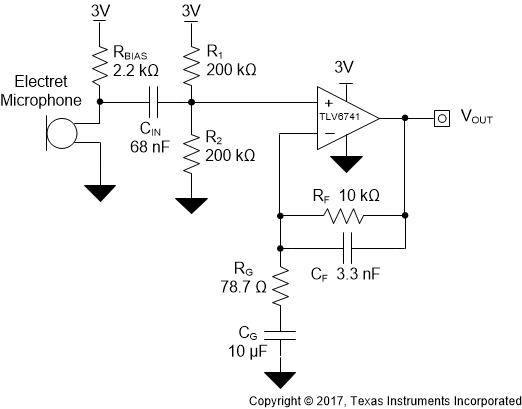

圖 9-1 麥克風前置放大器
