3 說明
TLV183x 和 TLV184x 是工作電壓高達 40V 的高速比較器。該比較器提供軌到軌輸入以及推挽或開漏輸出選項。這些特性與 65ns 傳播延遲相結合，使得該系列非常適合高速電流檢測和電壓保護應用。
所有器件都包括上電復位 (POR) 特性，可確保輸出處于已知狀態，直到達到最低電源電壓。一旦達到此電壓，輸出就會響應輸入，從而防止系統上電和斷電期間出現錯誤輸出。
TLV183x 比較器具有推挽輸出級，專為需要在上升和下降輸出響應之間保持對稱性的應用而設計。TLV184x 比較器具有開漏輸出級，因此適用于電平轉換。
器件信息
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值）(2) |
|---|---|---|
| TLV1831、TLV1841 | SC-70 (5) | 2.00mm × 2.00mm |
SOT-23 (5) | 2.90mm × 1.60mm | |
| TLV1832、TLV1842 | VSSOP (8) | 3.00mm × 3.00mm |
| TSSOP (8) | 3.00mm × 4.40mm | |
| WSON (8) | 2.00mm × 2.00mm | |
| TLV1834、TLV1844 | SOT-23 (14)（預發布） | 4.20mm × 2.00mm |
| WQFN (16)（預發布） | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

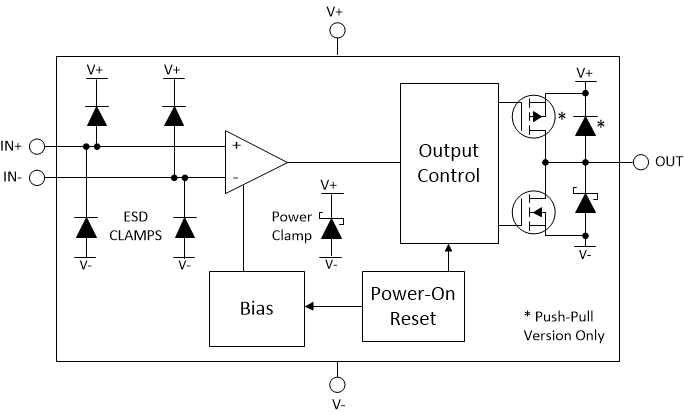

功能方框圖
傳播延遲（低電平到高電平）與輸入過驅間的關系，12V
