7.2.2.2 詳細設計過程
振蕩頻率由電阻值和電容值決定。以下計算提供了這些步驟的詳細信息。

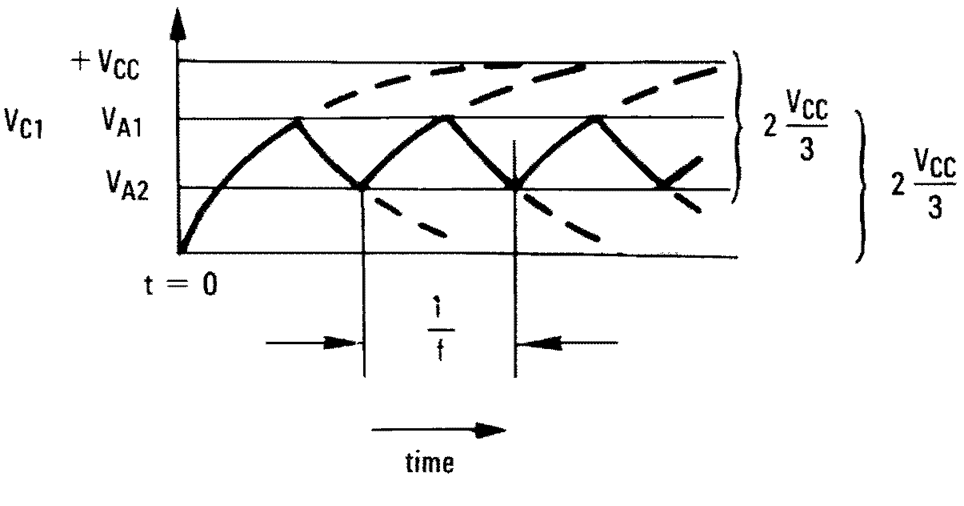

圖 7-10 方波振蕩器時序閾值首先考慮圖 方波振蕩器 的輸出為高電平，這表明反相輸入 (VC) 低于同相輸入 (VA)。這將使 C1 通過 R4 充電，電壓 VC 將增加，直到等于同相輸入。下面計算了此時 VA 的值。
方程式 7.
如果 R1 = R2= R3，則 VA1 = 2VCC/3
此時，比較器輸出會跳閘，將輸出拉低至負電源軌。下面計算了此時 VA 的值。
方程式 8.
如果 R1 = R2 = R3，則 VA2 = VCC/3
C1 現在通過 R4 放電，電壓 VCC 下降，直到達到 VA2。此時，輸出切換回起始狀態。振蕩周期等于 C1 從 2VCC/3 到 VCC/3 再回到 2VCC/3 的持續時間，每次切換為 R4C1 × ln 2。因此，總持續時間的計算公式為 2 R4C1 × ln 2。
下方可得出振蕩頻率。
方程式 9.
