7.1.1.2 傳播延遲
在輸入超過基準電壓和輸出響應之間存在一定的延遲，這種延遲稱為傳播延遲。輸入從高電平轉換為低電平和從低電平轉換為高電平時，傳播延遲可能不同。如 圖 7-1 中的 tpLH 和 tpHL 所示，從輸入的中點到輸出的中點進行測量。

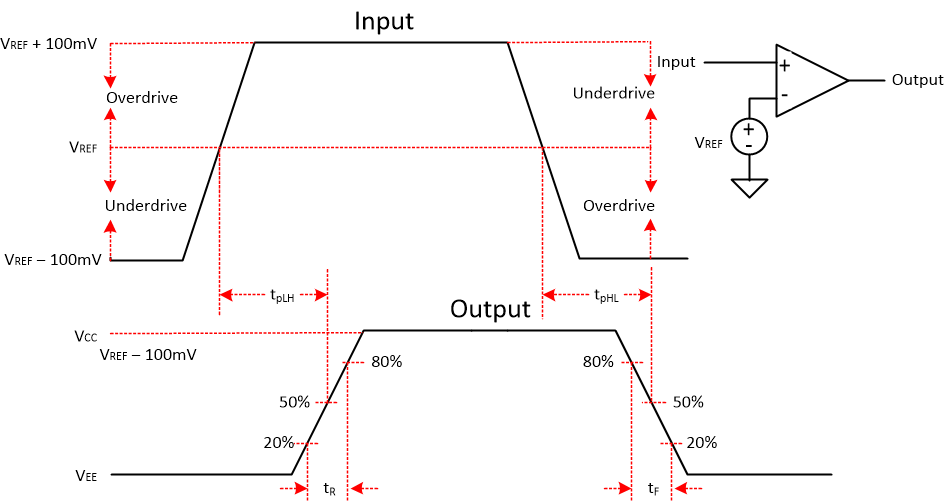

圖 7-1 比較器時序圖
