ZHCSYG5F November 1983 – June 2025 TLC372
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- PS|8
訂購信息
2 說明
該器件使用 CMOS 技術制造，包含兩個獨立的電壓比較器，每個比較器采用單電源供電設計。如果兩個電源之間的電壓差在 3V 至 16V 之間，也可由雙電源供電運行。每個器件都具有極高的輸入阻抗（通常大于 1012Ω），因此可以直接連接高阻抗源。輸出為 N 通道漏極開路配置，可連接來實現正邏輯線與關系。
TLC372 具有內部靜電放電 (ESD) 保護電路，并根據人體放電模型測試獲評 1000V ESD 等級。不過，在處理該器件時應小心，因為接觸 ESD 可能導致器件參數性能下降。
TLC372C 的特點是可在 0°C 至 70°C 的溫度范圍內運行。TLC372I 的特點是可在 ?40°C 至 85°C 的溫度范圍內運行。TLC372M 的特點是可在 –55°C 至 125°C 的整個軍用溫度范圍內運行。TLC372Q 的特點是可在 ?40°C 至 125°C 的溫度范圍內運行。

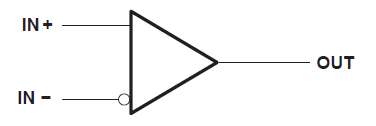

符號（每個比較器）
