8.1.4.2 功率耗散與環境溫度之間的關系
圖 8-4 基于 JESD51-7 4 層高 K 電路板。使用方程式 4 估算允許的功率損耗。添加頂層覆銅并增加散熱過孔數量，以改善 JEDEC 高 K 布局中的散熱性能。請參閱電路板布局布線對 LDO 熱性能影響的經驗分析 應用手冊。如果使用良好的熱布局，熱耗散可改善高達 50%。
方程式 4.

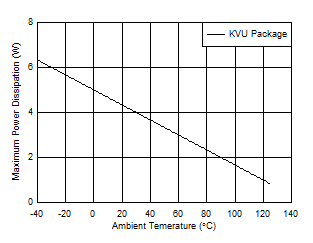

圖 8-4 TL720M05-Q1 允許的功率耗散
