ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA

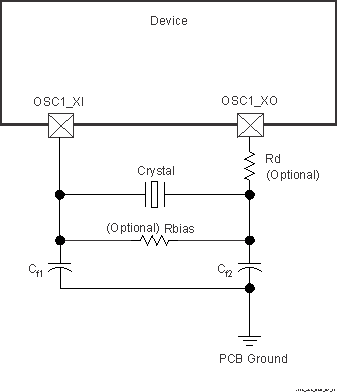

圖 6-28 展示了建議的晶體電路。用于實現振蕩器電路的所有分立式元件應盡可能靠近 OSC1_XI 和 OSC1_XO 引腳放置。
圖 6-28 OSC1 晶體實現晶體必須處于基本工作模式并且并聯諧振。表 6-23 總結了所需的電氣約束。
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | |||
|---|---|---|---|---|---|---|---|
| Fxtal | 晶體并聯諧振頻率 | 19.2 | 27 | MHz | |||
| Fxtal | 晶體頻率穩定性和容差 | 未使用以太網 RGMII 和 RMII | ±100 | ppm | |||
| RGMII 和 RMII 使用衍生的時鐘 | ±50 | ||||||
| CL1+PCBXI | CL1 + CPCBXI 電容 | 12 | 24 | pF | |||
| CL2+PCBXO | CL2 + CPCBXO 電容 | 12 | 24 | pF | |||
| CL | 晶體負載電容 | 6 | 12 | pF | |||
| Cshunt | 晶體電路并聯電容 | 19.2MHz ≤ Fxtal ≤ 20MHz | ESRxtal ≤ 30Ω | 7 | pF | ||
| 30? ≤ ESRxtal ≤ 80? | 5 | pF | |||||
| 80? ≤ ESRxtal ≤ 100? | 3 | pF | |||||
| 20MHz ≤ Fxtal ≤ 24.576MHz | ESRxtal ≤ 30Ω | 7 | pF | ||||
| 30? ≤ ESRxtal ≤ 60? | 5 | pF | |||||
| 60? ≤ ESRxtal ≤ 80? | 3 | pF | |||||
| 不支持:80? ≤ ESRxtal | – | ||||||
| 24.576MHz ≤ Fxtal ≤ 25MHz | ESRxtal ≤ 30Ω | 7 | pF | ||||
| 30? ≤ ESRxtal ≤ 50? | 5 | pF | |||||
| 50? ≤ ESRxtal ≤ 80? | 3 | pF | |||||
| 不支持:80? ≤ ESRxtal | – | ||||||
| 25MHz ≤ Fxtal ≤ 27MHz | ESRxtal ≤ 30Ω | 7 | pF | ||||
| 30? ≤ ESRxtal ≤ 50? | 5 | pF | |||||
| 不支持:50? ≤ ESRxtal | – | ||||||
| ESRxtal | 晶體有效串聯電阻 | 100 | Ω | ||||
選擇晶體時,系統設計必須根據最壞情況和系統預期壽命來考慮溫度和老化特性。
表 6-24 詳細說明了振蕩器的開關特性和輸入時鐘的要求。
| 參數 | 封裝 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| CXI | XI 電容 | AND | 2.548 | pF | ||
| CXO | XO 電容 | AND | 2.878 | pF | ||
| CXIXO | XI 至 XO 互電容 | AND | 0.01 | pF | ||
| ts | 啟動時間 | 9.5(1) | ms | |||

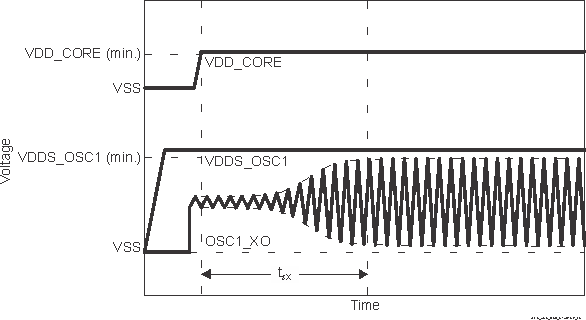

圖 6-29 OSC1 啟動時間
