ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

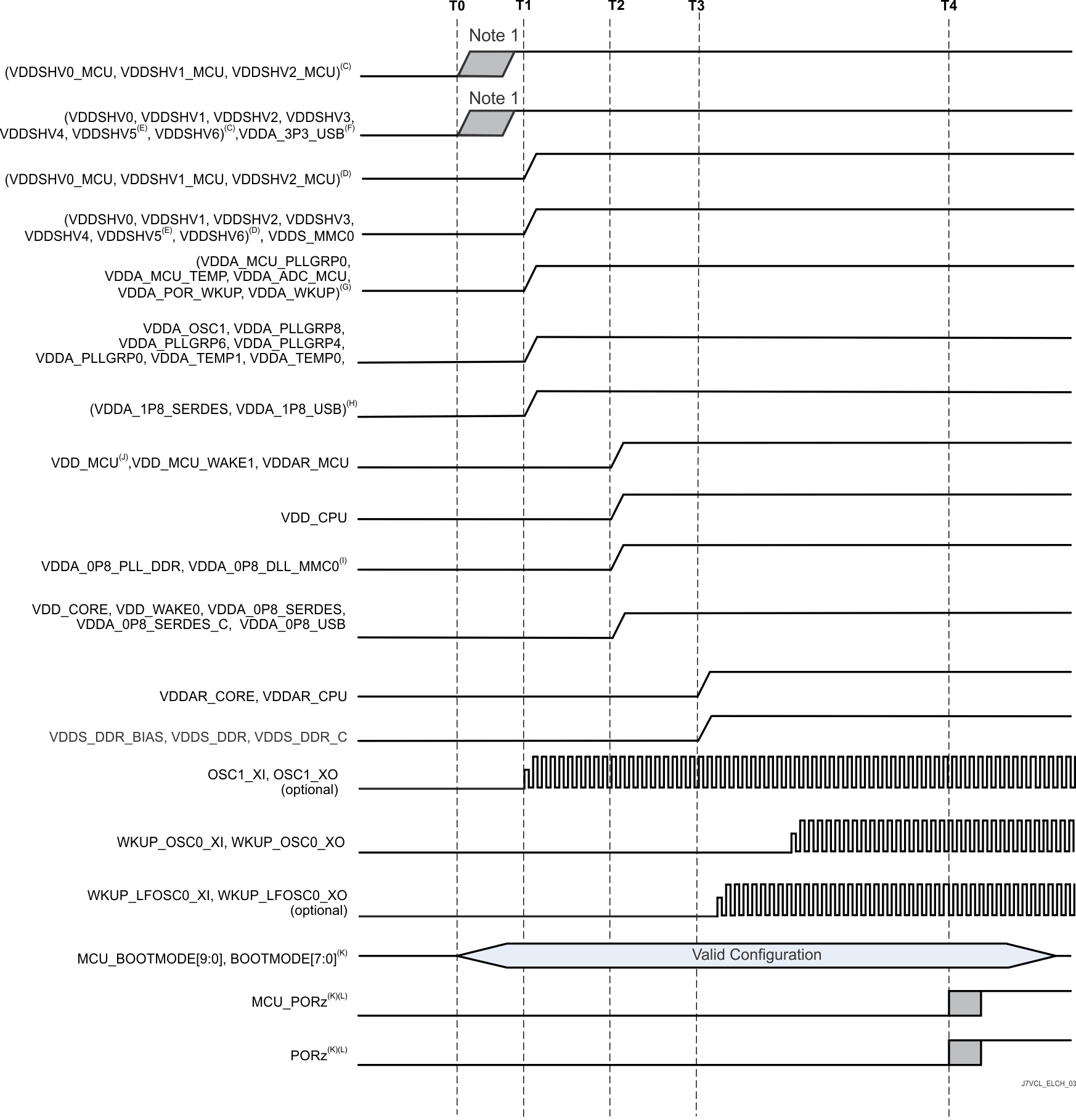

隔離式 MCU 域和 Main 電壓域可使 SoC 的 MCU 和 Main 處理器子系統獨立運行。SoC 的 PDN 設計可能需要支持獨立的 MCU 和 Main 處理器功能,這有 2 個原因。首先要提供靈活性以啟用 SoC 低功耗模式,這種模式可以在不需要處理器運行時顯著降低 SoC 功耗。其次要實現穩健性,以便在發生影響 MCU 和 Main 處理器子系統的單個故障時確保無干擾 (FFI),這一點在將 SoC 的 MCU 用作系統安全監控處理器時特別有用。所需的額外 PDN 電源軌數量取決于不同 MCU IO 信令電壓電平的數量。如果僅使用 1.8V IO 信令,則只需要 2 個額外的電源軌。如果同時需要 1.8V 和 3.3V IO 信令,則可能需要 4 個額外的電源軌。
