ZHCSHK8E october 2017 – july 2023 TAS2770
PRODUCTION DATA

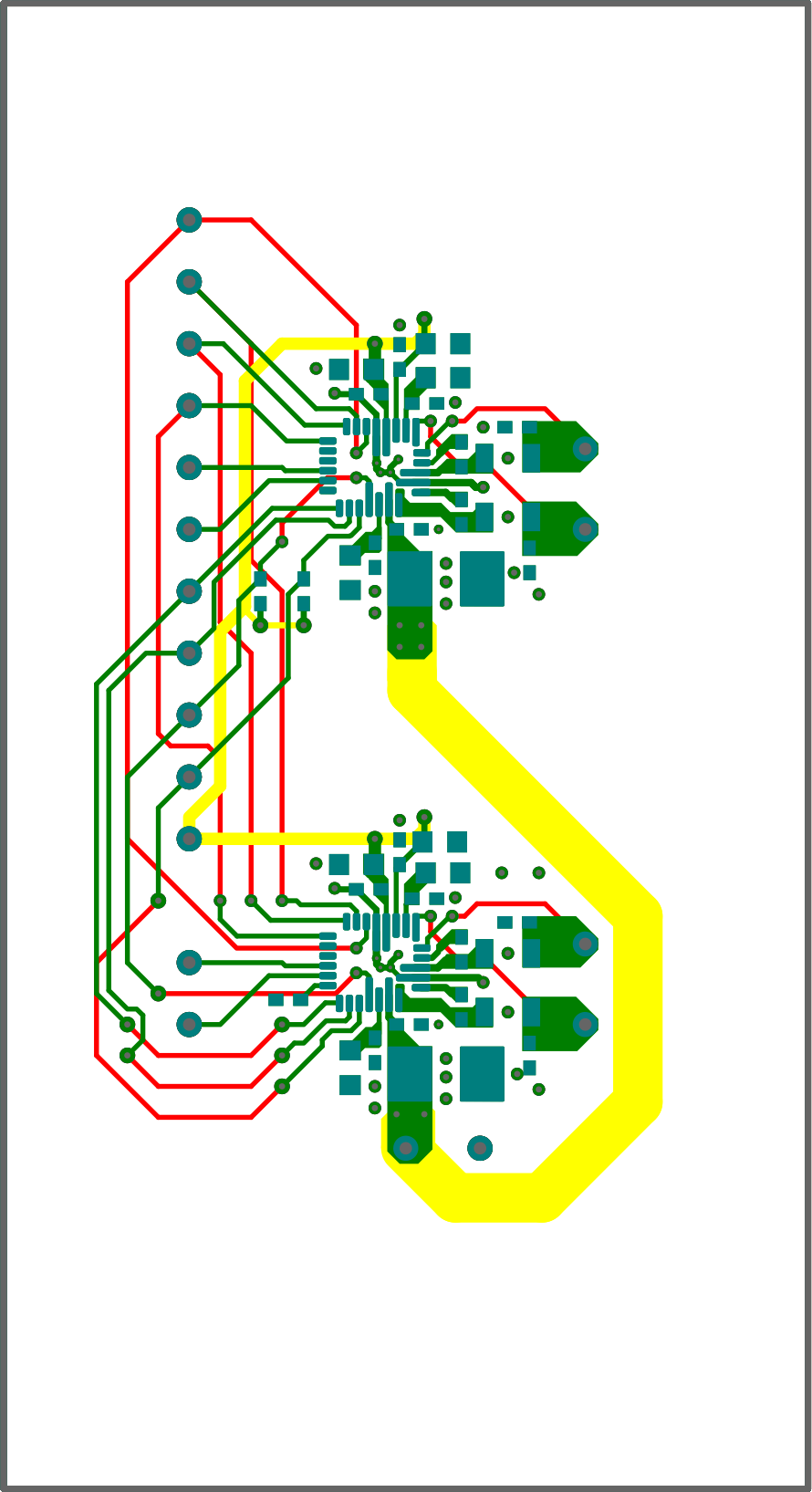

Figure 11-1 Stereo EVM Layout Diagram

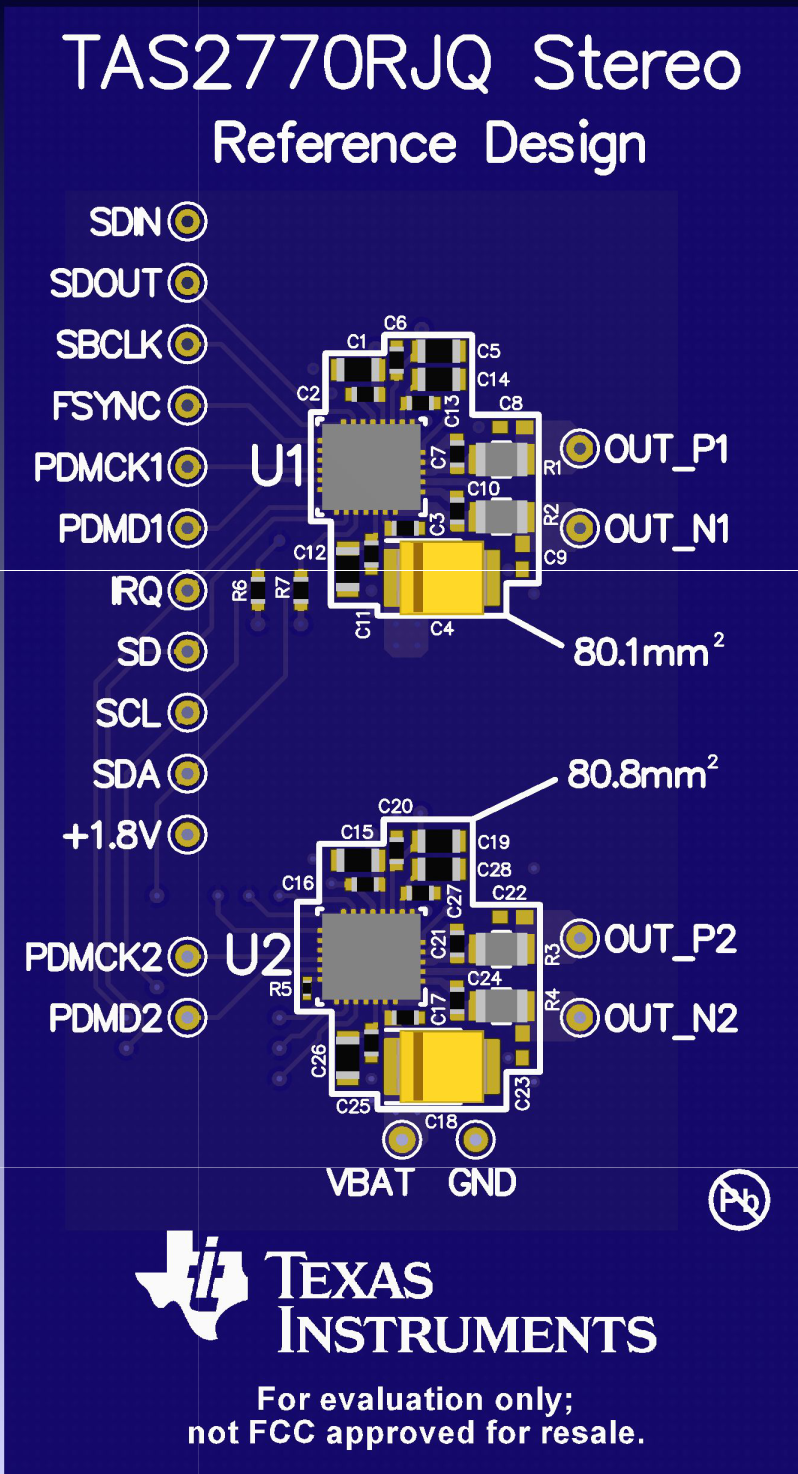

Figure 11-2 Stereo EVM Layout Reference Design - 01

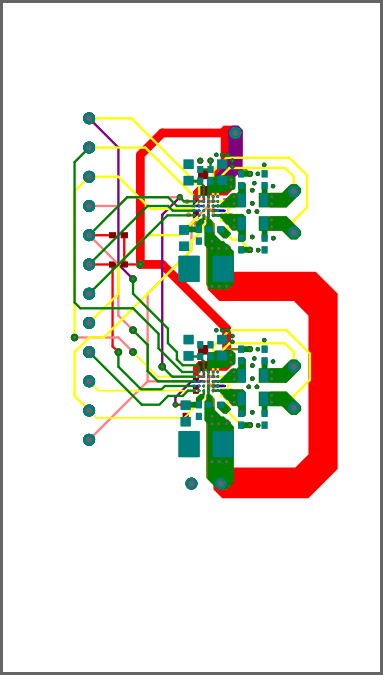

Figure 11-3 Stereo EVM Layout Reference Design - 02

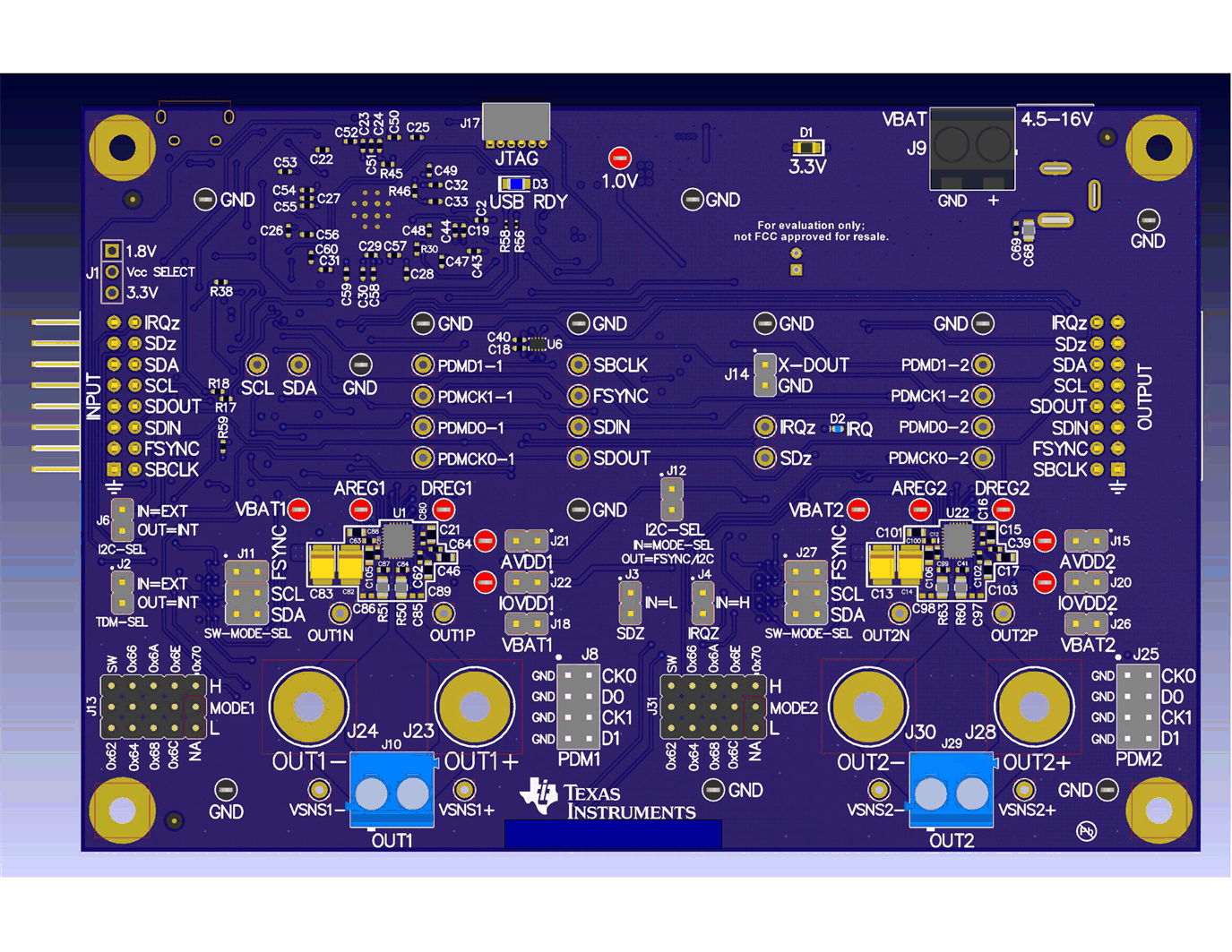

Figure 11-4 Layout Reference – TAS2770RJQ

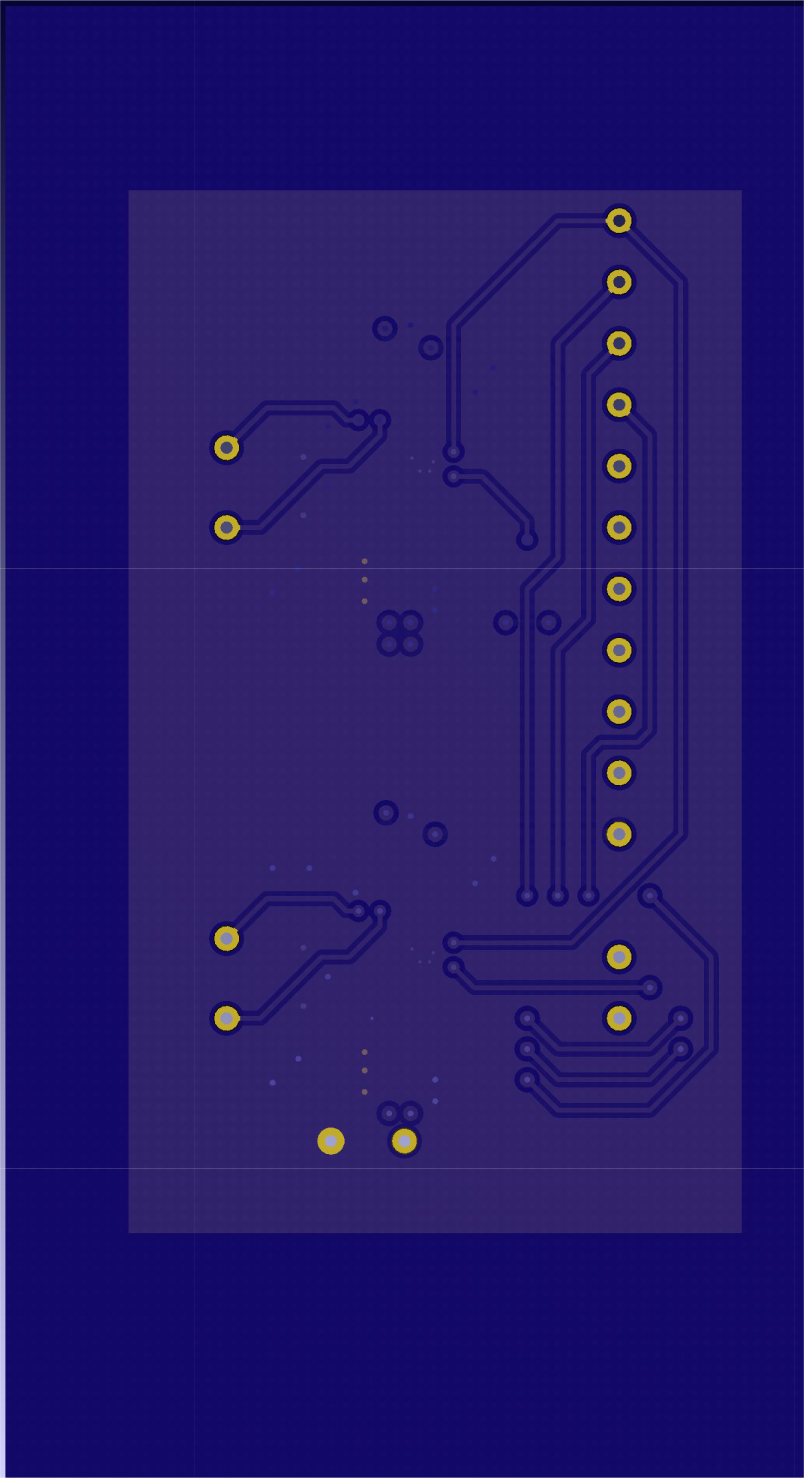

Figure 11-5 Layout Reference – TAS2770YFF
