ZHCSY27F September 2006 – March 2025 SN65HVD30-EP , SN65HVD33-EP
PRODUCTION DATA
9.2.1.1 數據速率和總線長度
數據速率與總線長度成反比關系，即數據速率越高，能免于引入數據錯誤的電纜越短；反之，數據速率越低，能免于引入數據錯誤的電纜越長。雖然大多數 RS-485 系統使用介于 10kbps 和 100kbps 之間的數據速率，但在 4000 英尺或更遠距離范圍內，某些應用需要的數據速率高達 250kbps。通過允許高達 5% 或 10% 的小信號抖動，可以實現更長的距離。

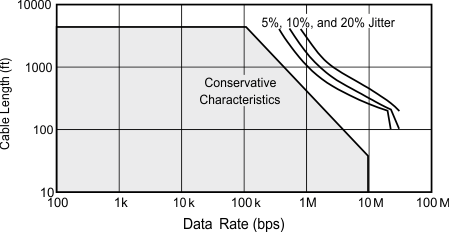

圖 9-3 電纜長度與數據速率特性間的關系在互連足夠短或在信號頻率下具有適當?shù)牡退p（以免降低數據質量）的情況下，甚至可以實現更高的數據速率（例如，SN65HVD30 和 SN65HVD33 器件的速率為 26Mbps）。
