9.2.2 詳細設計過程
為了保護總線節點免受高能瞬變的影響，有必要實施外部瞬變保護器件（請參閱 圖 9-4）。

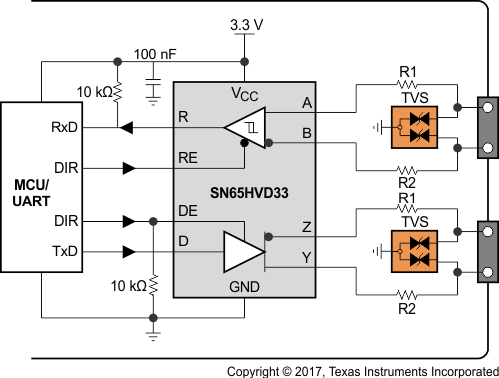

圖 9-4 針對 ESD、EFT 和浪涌瞬態的瞬變保護表 9-2 物料清單
| 器件 | 功能 | 訂貨編號 | 制造商(1) |
|---|---|---|---|
| 收發器 | 3.3V 全雙工 RS-485 收發器 | SN65HVD33 | TI |
| R1、R2 | 10Ω 防脈沖厚膜電阻器 | CRCW060310RJNEAHP | Vishay |
| TVS | 雙向 400W 瞬態抑制器 | CDSOT23-SM712 | Bourns |
(1) 請參閱第三方產品免責聲明。
