8.4 器件功能模式
表 8-1 SN65HVD33 驅(qū)動程序
| 輸入 | 輸出 | ||
|---|---|---|---|
| D | DE | Y | Z |
| H | H | H | L |
| L | H | L | H |
| X | L 或開路 | Z | Z |
| 開路 | H | L | H |
表 8-2 SN65HVD33 接收器
| 差分輸入 VID = V(A) – V(B) | 使能 RE | 輸出 R |
|---|---|---|
| VID ≤ –0.2V | L | L |
| -0.2V < VID < -0.02V | L | — |
| –0.02V ≤ VID | L | H |
| X | H 或開路 | Z |
| 開路 | L | H |
| 空閑電路 | L | H |
| 短路，V(A) = V(B) | L | H |
表 8-3 SN65HVD30 驅(qū)動程序
| 輸入 D | 輸出 | |
|---|---|---|
| Y | Z | |
| H | H | L |
| L | L | H |
| 開路 | L | H |
表 8-4 SN65HVD30 接收器
| 差分輸入 VID = V(A) – V(B) | 輸出 R |
|---|---|
| VID ≤ -0.2 V | L |
| –0.02V ≤ VID | H |
| 開路 | H |
| 空閑電路 | H |
| 短路，V(A) = V(B) | H |

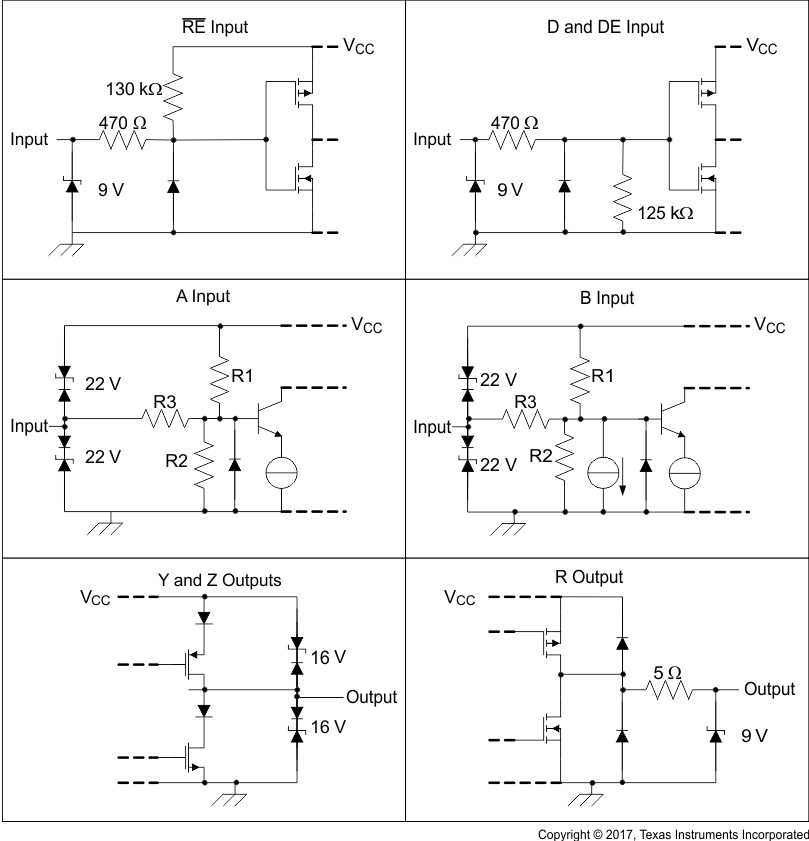

圖 8-5 等效輸入和輸出原理圖表 8-5 輸入衰減器電阻值
| 器件型號 | R1、R2 | R3 |
|---|---|---|
| SN65HVD30、SN65HVD33 | 9k? | 45k? |
