9.2 典型應用
全雙工 RS-485 網絡包含多個并聯到兩條總線電纜的收發器。在一個信號對上，控制器驅動器會將數據傳輸?shù)蕉鄠€外設接收器?？刂破黩?qū)動器和外設接收器可始終保持完全啟用狀態。在另一個信號對上，多個外設驅動器向控制器接收器傳輸數據。為避免總線爭用，外設驅動器必須間歇性啟用和禁用，以確保在任何時候都只有一個驅動器處于啟用狀態，就如同半雙工通信中的情況?？刂破鹘邮掌骺墒冀K保持完全啟用狀態。
由于該驅動器不能被禁用，當使用 SN65HVD30 時，連接至總線的驅動器只能有一個。

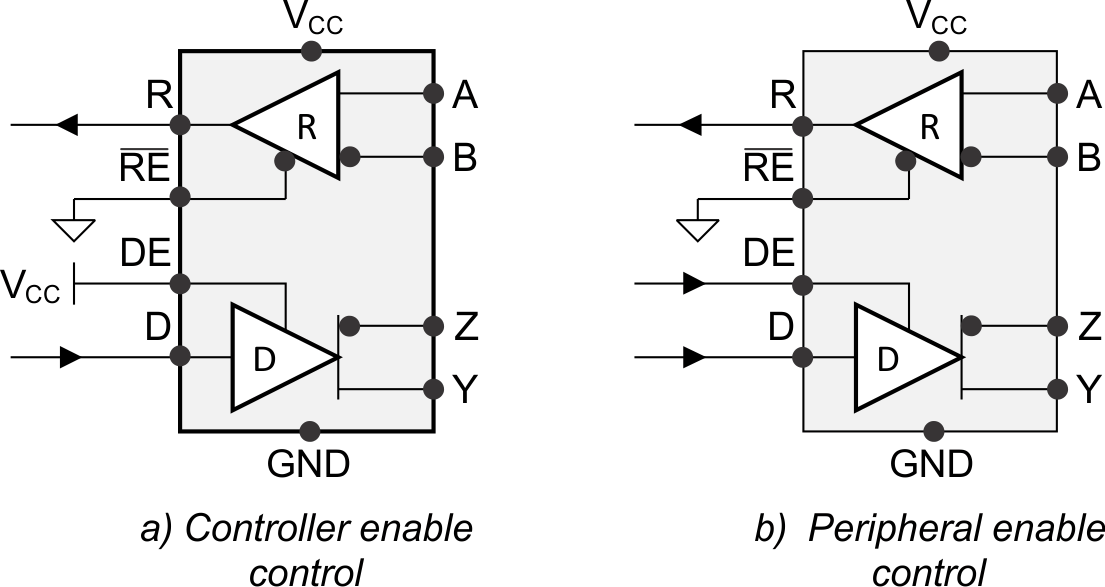

圖 9-2 全雙工收發器配置
