ZHCSY27F September 2006 – March 2025 SN65HVD30-EP , SN65HVD33-EP
PRODUCTION DATA
5 引腳配置和功能
圖 5-1 D 封裝，8 引腳 SOIC（頂視圖）

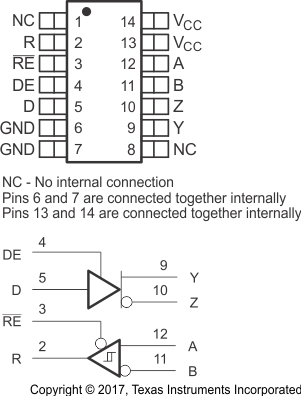

圖 5-2 D 封裝，14 引腳 SOIC（頂視圖）
表 5-1 引腳功能
| 引腳 | 類型 | 說明 | ||
|---|---|---|---|---|
| 名稱 | D (8-PIN) |
D (14-PIN) |
||
| A | 8 | 12 | 總線輸入 | 接收器輸入（與 B 互補） |
| B | 7 | 11 | 總線輸入 | 接收器輸入（與 A 互補） |
| D | 3 | 5 | 數字輸入 | 驅動器數據輸入 |
| DE | — | 4 | 數字輸入 | 驅動器使能，高電平有效 |
| GND | 4 | 6、7 | 基準電位 | 本地器件接地 |
| NC | — | 1、8 | 無連接 | 無連接；必須懸空 |
| R | 2 | 2 | 數字輸出 | 接收數據輸出 |
| RE | — | 3 | 數字輸出 | 接收器使能，低電平有效 |
| VCC | 1 | 13、14 | 電源 | 3V 至 3.6V 電源 |
| Y | 5 | 9 | 總線輸出 | 驅動器輸出（與 Z 互補） |
| Z | 6 | 10 | 總線輸出 | 驅動器輸出（與 Y 互補） |
