9.2.2.5.2 匝數比估算

上一節已經確定所選變壓器的 V-t 乘積必須為 15Vμs。不過，在搜索制造商網站以尋找合適的變壓器之前，用戶仍需要了解允許推挽式轉換器在指定的電流和溫度范圍內正常運行的最小匝數比。該最小變壓比表示為最小次級電壓與最小初級電壓之比乘以將變壓器典型效率 97% 考慮在內的校正因數：

Equation13. V_P-min = V_IN-min - V_DS-max

V_S-min 必須足夠大，以允許整流二極管上的最大壓降 V_F-max 并且仍然為穩壓器提供足夠的輸入電壓以保持穩壓。由Topic Link Label9.2.2.2 可知，該最小輸入電壓是已知的，通過添加 V_F-max 可以提供最小次級電壓，如下所示：

Equation14. V_S-min = V_F-max + V_DO-max + V_O-max

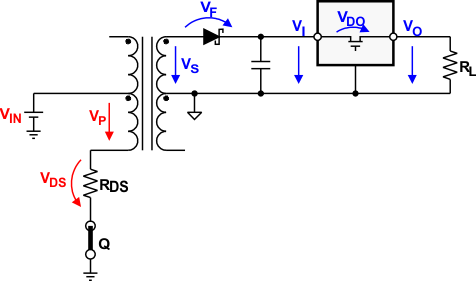

圖 9-5 通過 N_min = 1.03 × V_S-min/V_P-min 來確定所需的最小匝數比

然后，可用的最小初級電壓 V_P-min 計算包括從最小轉換器輸入電壓 V_IN-min 中減去器件的最大可能漏源電壓 V_DS-max：

Equation15. V_P-min = V_IN-min – V_DS-max

不過，V_DS-max 是數據表中指定電源的最大 R_DS(on) 和 I_D 值的乘積：

Equation16. V_DS-max = R_DS-max × I_Dmax

然后將Equation16 插入Equation15 可得到：

Equation17. V_P-min = V_IN-min - R_DS-max x I_Dmax

將Equation17 和Equation14 插入Equation13 可得出最小匝數比，如下所示：

Equation18.

N_{m i n} = 1.03 \times \frac{V_{F - m a x} + V_{D O - m a x} + V_{O - m a x}}{V_{I N - m i n} - R_{D S - m a x} \times I_{D - m a x}}

提供了有關計算方法的示例。一個示例是針對無占空比控制的固定輸入情況。另一個示例是針對有或無占空比控制的寬范圍輸入情況。

固定輸入示例：

對于使用整流二極管 PMEG200G20ELRX 和 LM317A LDO 的固定 24V V_IN 至 15V V_OUT 轉換器，針對 500mA 負載電流和 85°C 最大溫度的數據表值為 V_F-max = 0.5V、
V_DO-max = 0.7V、V_O-max = 15.15V。

然后假設轉換器輸入電壓來自具有最大 ±2% 精度的 24V 穩壓電源，則 V_IN-min = 23.52V。最后，24V 下的漏源電阻和漏極電流的最大值來自數據表，其中 R_DS-max = 1Ω，I_D-max = 0.5A。

將上述值插入上述公式可得出最小匝數比為：

Equation19.

N_{m i n} = 1.03 \times \frac{0.5 V + 0.7 V + 15.1 V}{23.52 V - 1 ? \times 0.5 A)} = 0.72

寬范圍輸入示例：

無占空比控制的寬范圍輸入

對于具有寬輸入范圍但無占空比控制的轉換器設計，匝數比需要考慮最小輸入電壓。

假設使用相同的二極管和 LDO，則計算結果為 V_F-max = 0.5V、V_DO-max = 0.7V、V_O-max = 15.15V。

18V 至 30V 的輸入范圍使 V_IN-min = 18V。18V 至 30V 的輸入范圍（典型值為 24V）使 V_IN-min = 18V。將相同的 R_DS-max = 1Ω 和 I_D-max = 0.5A 代入上述公式可得出最小匝數比為：

Equation20.

N_{m i n} = 1.03 \times \frac{0.5 V + 0.7 V + 15.1 V}{18 V - 1 ? \times 0.5 A)} = 0.96

具有占空比控制的寬范圍輸入

對于具有寬輸入范圍的轉換器設計，占空比功能可用于補償輸入變化。但必須注意確保高匝數比不會導致初級電流超過器件的指定電流限制。

Equation21.

N_{m i n} = 1.03 \times \frac{V_{F - m a x} + V_{D O - m a x} + V_{O - m a x}}{V_{I N - t y p} - R_{D S - m a x} \times I_{D - m a x}} \times \frac{1}{2 D_{t y p}}

假設使用相同的二極管和 LDO，則 V_F-max = 0.5V、V_DO-max = 0.7V、V_O-max = 15.15V。

建議用戶在 V_IN-typ 典型值 = 24V 時設置 DC = 25%。將相同的 R_DS-max = 1Ω 和 I_D-max = 0.5A 代入上述公式可得出最小匝數比為：

Equation22.

N_{m i n} = 1.03 \times \frac{0.5 V + 0.7 V + 15.1 V}{24 V - 1 ? \times 0.5 A)} \times \frac{1}{2 \times 0.25} = 1.38
