8.3.2 磁芯磁化
圖 8-2 展示了推挽式轉換器的理想磁化曲線，其中 B 為磁通密度，H 為磁場強度。當 Q1 導通時，磁通量被從 A 推至 A'，當 Q2 導通時，磁通量被從 A' 拉回至 A。磁通量差和磁通密度差與初級電壓 VP 和時間 tON 之積成正比，這適用于初級側：B ≈ VP × tON。

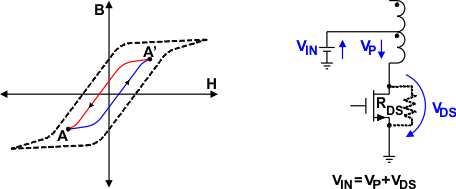

圖 8-2 通過 RDS(on) 的正溫度系數進行的磁芯磁化和自調節該伏秒 (V-t) 乘積很重要，因?yàn)樗鼪Q定了每個開關周期中的磁芯磁化強度。如果兩個相位的 V-t 乘積不相同，則磁通密度擺動不平衡會導致偏離 B-H 曲線的原點。如果沒有恢復平衡，則偏移在每個后續周期中都會增加，并且變壓器會緩慢地向飽和區域移動。
幸運的是，由于 MOSFET 的導通電阻具有正溫度系數，因此 SN6507 的輸出 FET 對 V-t 不平衡具有自校正作用。在導通時間稍長的情況下，流過 FET 的持久電流會逐漸對晶體管進行加熱，從而導致 RDS-on 增加。然后，較高的電阻會導致漏源電壓 VDS 上升。由于初級電壓是恒定輸入電壓 VIN 與 MOSFET 上的電壓降 VP = VIN – VDS 之間的差值，因此 VP 會逐漸降低，V-t 平衡會恢復。
