ZHCSYD2A June 2025 – October 2025 LM51772-Q1
PRODUCTION DATA
LM51772-Q1 的 DTRK 輸入會直接調制內部基準電壓。如果 DTRK 引腳上的電壓高于 VT(DTRK) 上升閾值,并且向該引腳施加了建議頻率的 PWM 信號,則會激活此功能。
數字電壓跟蹤的實現可防止在數字跟蹤期間目標輸出電壓超過通過 FB 電阻分壓器選擇的標稱參考電壓。施加的 PWM 信號根據 DTRK 引腳上的占空比降低內部基準電壓。PWM 輸入的占空比較低意味著輸出電壓較低,而占空比較高表示輸出電壓較高。例如,30% 的占空比會使輸出電壓為 FB 分壓電阻器所選電壓的 30%。

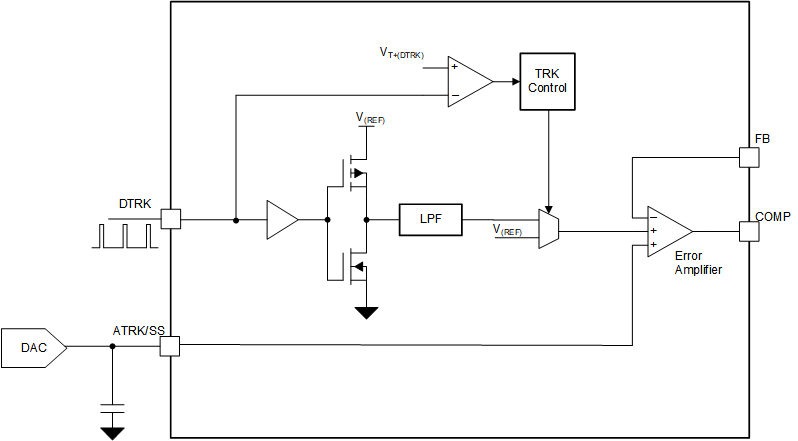

圖 7-27 輸出電壓跟蹤功能方框圖
