3 說明
LM5168E 是一款同步降壓轉換器，其工作溫度范圍為 –55°C 至 +150°C，用于在寬輸入電壓范圍內進行調節，從而盡可能減少對外部浪涌抑制元件的需求。50ns 的最短可控導通時間有助于實現較大的降壓比，支持從 48V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM5168E 在輸入電壓突降至 6V 時能夠根據需要以接近 100% 的占空比工作，因而是寬輸入電源電壓范圍工業應用和高電芯數電池包應用的理想之選。
LM5168E 具有集成式高側和低側功率 MOSFET，可提供高達 0.3A 的輸出電流。恒定導通時間 (COT) 控制架構可提供幾乎恒定的開關頻率，具有出色的負載和線路瞬態響應。LM5168E 提供自動模式版本，而 實現超低 IQ 和二極管仿真模式運行，從而在輕負載下實現高效率。
(1) 有關更多信息，請參閱 節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

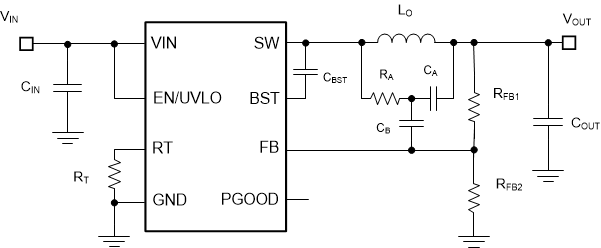

典型降壓轉換器原理圖
降壓轉換器效率：VOUT = 12V
