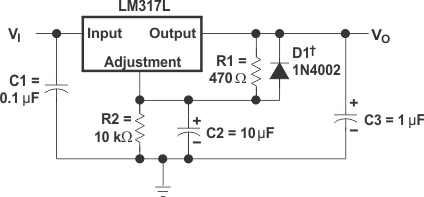

7.3.1 改進了紋波抑制功能的穩壓器電路
C2 有助于穩定調節引腳上的電壓，這有助于抑制噪聲。二極管 D1 用于在輸出接地短路的情況下對 C2 進行放電。
圖 7-3 改進了紋波抑制功能的穩壓器電路
