7.3.6 50mA 恒流電池充電器電路
可使用電流限制運行模式以方程式 6 確定的固定電流對電池進行涓流充電。VI 必須大于 VBAT + 3.75V。
方程式 6. ICHG = 1.25V ÷ 24Ω
方程式 7. (1.25V [VREF] + 2.5V [headroom])

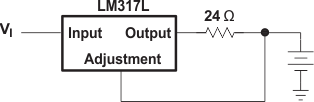

圖 7-8 50mA 恒流電池充電器電路
