ZHCSXO6F July 2004 – December 2024 LM317L
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- PW|8
- PK|3
- LP|3
散熱焊盤機械數據 (封裝 | 引腳)
- PK|3
訂購信息
3 說明
LM317L 是一款可調節 3 端子正電壓穩壓器，能夠在 1.25V 至 37V 輸出電壓范圍內提供高達 100mA 的電流。該器件極易使用，并且僅需要 2 個外部電阻器即可設置輸出電壓。
對于舊芯片，LM317LC 系列的結溫范圍為 0°C 至 +125°C，LM317LI 器件的工作結溫范圍為 –40°C 至 +125°C。對于新芯片，LM317LC 和 LM317LI 系列的結溫范圍為 –40°C 至 +125°C。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| LM317L | D（SOIC，8） | 4.9mm × 6mm |
| LP（TO-92，3） | 4.8mm × 3.68mm | |
| PK（SOT-89，3） | 4.5mm × 4.095mm | |
| PW（TSSOP，8） | 3mm × 6.4mm |
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

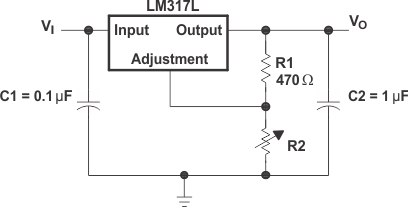

簡化版原理圖
