7.3.5 緩慢導通 15V 穩壓器電路
電容器 C1 與 PNP 晶體管結合使用，可幫助電路緩慢開始提供電壓。開始時，電容器未充電。因此，輸出電壓從 1.9V 開始，如方程式 5 所確定。隨著電容器電壓上升，VOUT 以相同速率上升。當輸出電壓達到 R1 和 R2 確定的值時，PNP 關斷。
方程式 5. VC1 + VBE + 1.25V = 0V + 0.65V + 1.25V = 1.9V

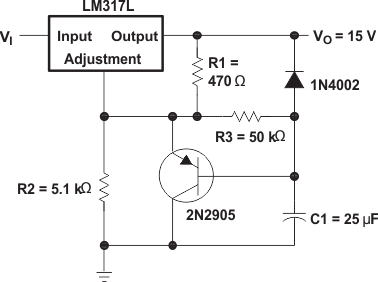

圖 7-7 緩慢導通 15V 穩壓器電路
